KR52LLH/3AS - NTN

KR52LLH/3AS

Загрузки

3D файл

Технический паспорт

ПОЖАЛУЙСТА, авторизуйтесь, чтобы добавить товары в корзину
Свяжитесь с нами

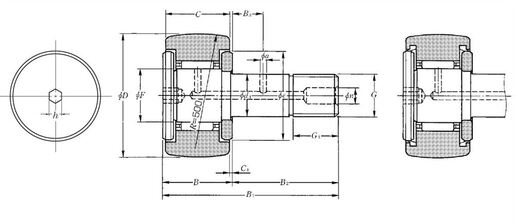

РАЗМЕРЫ ИЗДЕЛИЯ
МаркаNTN
D - Наружный диаметр52 mm
d1 - Диаметр вала20 mm
C - Ширина подшипника, штампованного стакана или наружного кольца24 mm
F - Диаметр вписанной окружности роликов25 mm
B - Ширина подшипника/внутреннего кольца25,5 mm
B1 - Общая длина вала66 mm
B2 - Длина осевого стержня40,5 mm
G - Обозначение резьбы валаM20X1.5
G1 - Длина резьбы вала21 mm
B3 - Расстояние между поверхностью шайбы и радиальным смазочным отверстием9 mm
C1 - Расстояние между поверхностью ролика и поверхностью шайбы0,8 mm
n - Осевой размер до смазочного отверстия8 mm
a - Диаметр радиального отверстия для смазки4 mm
e - Входной диаметр ролика или кольца37 mm
h - Шестигранное отверстие8 mm
R - Радиус опорной части ролика500 mm
Макс. момент затяжки98 N-m
Подшипник с / без сепаратораС
Класс радиального зазораC3 Специальный
Класс точностиP0
Вес0,461 kg
Product classification image
ПРОИЗВОДИТЕЛЬНОСТЬ ПРОДУКТА
Cr - Номинальная динамическая грузоподъемность20,7 kN
C0r - Номинальная статическая грузоподъемность33,5 kN
Нагрузочная способность сферического наружного кольца5,55 kN
Nlim - Предельная скорость при смазывании консистентной смазкой6000 tr/min
Tmin - Мин. рабочая температура-20 °C
Tmax - Макс. рабочая температура100 °C
ЧАСТОТЫ ПОДШИПНИКОВ
BPFO - Собственная частота наружного кольца (60 об/мин)10 Hz
BPFI - Собственная частота внутреннего кольца (60 об/мин)12 Hz
FTF - Собственная частота сепаратора (60 об/мин)0,455 Hz
BSF - Собственная частота беговых дорожек (60 об/мин)10,909 Hz
