KRV13LLH/3AS - NTN

KRV13LLH/3AS

Загрузки

3D файл

Технический паспорт

ПОЖАЛУЙСТА, авторизуйтесь, чтобы добавить товары в корзину
Свяжитесь с нами
Спесификация

РАЗМЕРЫ ИЗДЕЛИЯ

D - Наружный диаметр 13 mm
d1 - Диаметр вала 5 mm
C - Ширина подшипника, штампованного стакана или наружного кольца 9 mm
F - Диаметр вписанной окружности роликов 5,75 mm
B - Ширина подшипника/внутреннего кольца 10 mm
B1 - Общая длина вала 23 mm
B2 - Длина осевого стержня 13 mm
G - Обозначение резьбы вала M5X0.8
G1 - Длина резьбы вала 7,5 mm
C1 - Расстояние между поверхностью ролика и поверхностью шайбы 0,5 mm
e - Входной диаметр ролика или кольца 9,5 mm
h - Шестигранное отверстие 3 mm
R - Радиус опорной части ролика 500 mm
Макс. момент затяжки 2 N-m
Подшипник с / без сепаратора Без
Класс радиального зазора C3 Специальный
Класс точности P0
Вес 0,011 kg
Марка NTN

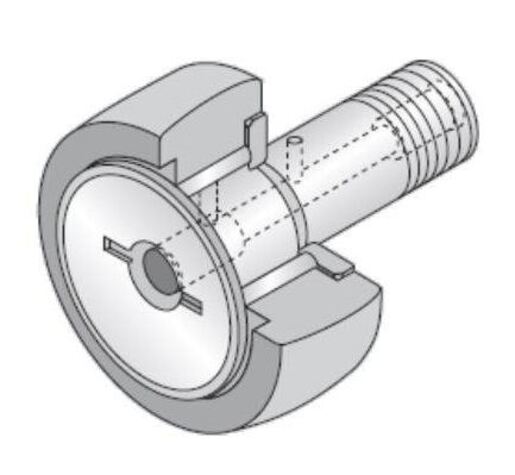

Product classification image

ПРОИЗВОДИТЕЛЬНОСТЬ ПРОДУКТА

Cr - Номинальная динамическая грузоподъемность 4,65 kN
C0r - Номинальная статическая грузоподъемность 5,55 kN
Нагрузочная способность сферического наружного кольца 0,805 kN
Nlim - Предельная скорость при смазывании консистентной смазкой 10000 tr/min
Tmin - Мин. рабочая температура -20 °C
Tmax - Макс. рабочая температура 100 °C
