KRV19FLLD0H/L588 - NTN

KRV19FLLD0H/L588

Загрузки

3D файл

Технический паспорт

ПОЖАЛУЙСТА, авторизуйтесь, чтобы добавить товары в корзину
Свяжитесь с нами
Спесификация

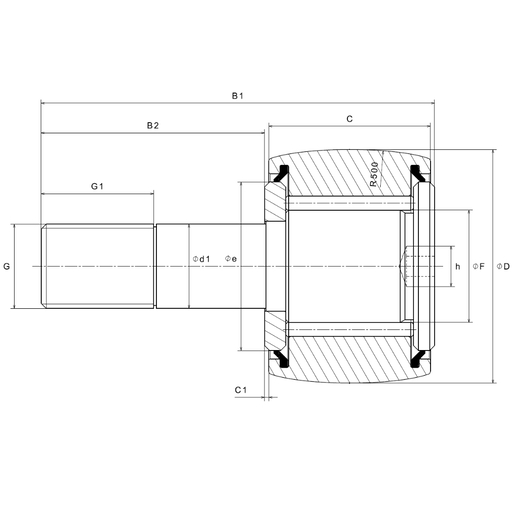

РАЗМЕРЫ ИЗДЕЛИЯ

D - Наружный диаметр 19 mm
d1 - Диаметр вала 8 mm
C - Ширина подшипника, штампованного стакана или наружного кольца 11 mm
F - Диаметр вписанной окружности роликов 10 mm
B - Ширина подшипника/внутреннего кольца 12 mm
B1 - Общая длина вала 32 mm
B2 - Длина осевого стержня 20 mm
G - Обозначение резьбы вала M8X1.25
G1 - Длина резьбы вала 10 mm
C1 - Расстояние между поверхностью ролика и поверхностью шайбы 0,6 mm
e - Входной диаметр ролика или кольца 14 mm
h - Шестигранное отверстие 4 mm
R - Радиус опорной части ролика 500 mm
Макс. момент затяжки 8 N-m
Подшипник с / без сепаратора Без
Класс радиального зазора C3 Специальный
Класс точности P0
Вес 0,032 kg
Марка NTN
Product classification image

ПРОИЗВОДИТЕЛЬНОСТЬ ПРОДУКТА

Cr - Номинальная динамическая грузоподъемность 7,45 kN
C0r - Номинальная статическая грузоподъемность 11,7 kN
Нагрузочная способность сферического наружного кольца 1,38 kN
Nlim - Предельная скорость при смазывании консистентной смазкой 10000 tr/min
Tmin - Мин. рабочая температура -20 °C
Tmax - Макс. рабочая температура 100 °C
