KRV47LLH/3AS - NTN

KRV47LLH/3AS

Загрузки

3D файл

Технический паспорт

ПОЖАЛУЙСТА, авторизуйтесь, чтобы добавить товары в корзину
Свяжитесь с нами
Спесификация

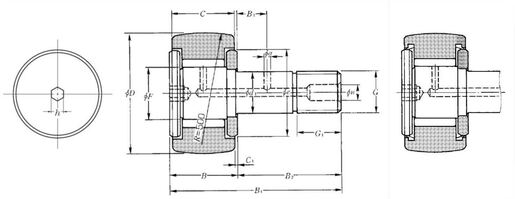

РАЗМЕРЫ ИЗДЕЛИЯ

D - Наружный диаметр 47 mm
d1 - Диаметр вала 20 mm
C - Ширина подшипника, штампованного стакана или наружного кольца 24 mm
F - Диаметр вписанной окружности роликов 25 mm
B - Ширина подшипника/внутреннего кольца 25,5 mm
B1 - Общая длина вала 66 mm
B2 - Длина осевого стержня 40,5 mm
G - Обозначение резьбы вала M20X1.5
G1 - Длина резьбы вала 21 mm
B3 - Расстояние между поверхностью шайбы и радиальным смазочным отверстием 9 mm
C1 - Расстояние между поверхностью ролика и поверхностью шайбы 0,8 mm
n - Осевой размер до смазочного отверстия 8 mm
a - Диаметр радиального отверстия для смазки 4 mm
e - Входной диаметр ролика или кольца 37 mm
h - Шестигранное отверстие 8 mm
R - Радиус опорной части ролика 500 mm
Макс. момент затяжки 98 N-m
Подшипник с / без сепаратора Без
Класс радиального зазора C3 Специальный
Класс точности P0
Вес 0,392 kg
Марка NTN
Product classification image

ПРОИЗВОДИТЕЛЬНОСТЬ ПРОДУКТА

Cr - Номинальная динамическая грузоподъемность 28,8 kN
C0r - Номинальная статическая грузоподъемность 61 kN
Нагрузочная способность сферического наружного кольца 4,7 kN
Nlim - Предельная скорость при смазывании консистентной смазкой 4000 tr/min
Tmin - Мин. рабочая температура -20 °C
Tmax - Макс. рабочая температура 100 °C
