KRV80LL/3AS - NTN

KRV80LL/3AS

Загрузки

3D файл

Технический паспорт

ПОЖАЛУЙСТА, авторизуйтесь, чтобы добавить товары в корзину
Свяжитесь с нами
Спесификация

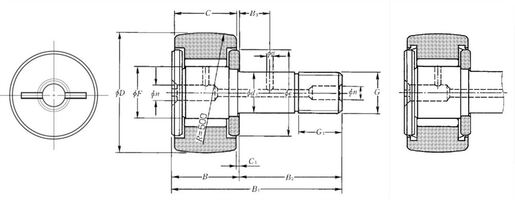

РАЗМЕРЫ ИЗДЕЛИЯ

D - Наружный диаметр 80 mm
d1 - Диаметр вала 30 mm
C - Ширина подшипника, штампованного стакана или наружного кольца 35 mm
F - Диаметр вписанной окружности роликов 38 mm
B - Ширина подшипника/внутреннего кольца 37 mm
B1 - Общая длина вала 100 mm
B2 - Длина осевого стержня 63 mm
G - Обозначение резьбы вала M30X1.5
G1 - Длина резьбы вала 32 mm
B3 - Расстояние между поверхностью шайбы и радиальным смазочным отверстием 15 mm
C1 - Расстояние между поверхностью ролика и поверхностью шайбы 1 mm
n - Осевой размер до смазочного отверстия 8 mm
a - Диаметр радиального отверстия для смазки 4 mm
e - Входной диаметр ролика или кольца 53 mm
R - Радиус опорной части ролика 500 mm
Макс. момент затяжки 360 N-m
Подшипник с / без сепаратора Без
Класс радиального зазора C3 Специальный
Класс точности P0
Вес 1,56 kg
Марка NTN
Product classification image

ПРОИЗВОДИТЕЛЬНОСТЬ ПРОДУКТА

Cr - Номинальная динамическая грузоподъемность 58 kN
C0r - Номинальная статическая грузоподъемность 147 kN
Нагрузочная способность сферического наружного кольца 9,8 kN
Nlim - Предельная скорость при смазывании консистентной смазкой 2600 tr/min
Tmin - Мин. рабочая температура -20 °C
Tmax - Макс. рабочая температура 100 °C
