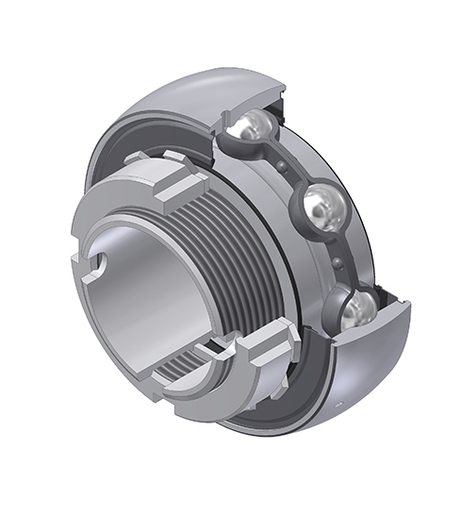

Сферический наружный диаметр, фиксируется закрепительной втулкой(облегченная конструкция), однокромочное уплотнение
Корпусные подшипники поставляются с различными стопорными элементами для удобства монтажа
Войти
Добавить этот товар в корзинуDocumentation
Product information

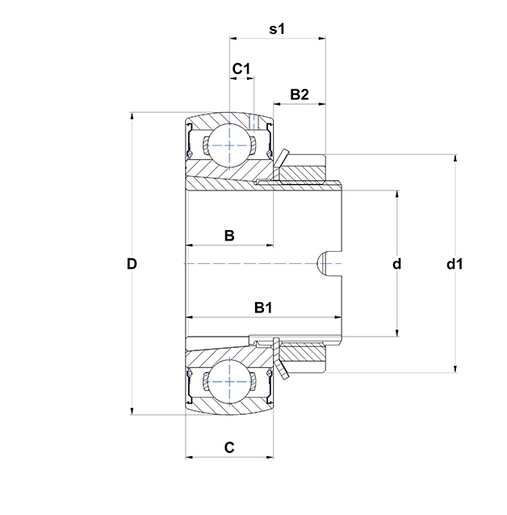

| РАЗМЕРЫ ИЗДЕЛИЯ | |
|---|---|
| Марка | SNR |
| B - Ширина внутреннего кольца | 15 mm |
| B1 - Общая ширина внутреннего кольца | 28 mm |
| B2 - Ширина эксцентрикового кольца/гайки | 9 mm |
| C - Ширина наружного кольца | 14 mm |
| C1 - Расстояние от центра наружного кольца до центра зоны подачи смазки | 4 mm |
| d - Диаметр вала | 20 mm |
| d1 - Наружный диаметр эксцентрикового кольца/накидной гайки | 32 mm |
| D - Наружный диаметр наружного кольца | 47 mm |
| f0 - Коэффициент | 13.7 |
| ПРОИЗВОДИТЕЛЬНОСТЬ ПРОДУКТА | |
|---|---|
| C - Динамическая грузоподъёмность | 12,7 kN |
| C0 - Статическая грузоподъёмность | 6,6 kN |
| Рабочая температура мин. | -20 °C |
| Рабочая температура макс. | 100 °C |
| ДРУГИЕ ОСОБЕННОСТИ | |
|---|---|
| Вес | 0,14 kg |
| Наименование монтажной втулки | HLK2304 |
| ЧАСТОТЫ ПОДШИПНИКОВ | |
|---|---|
| BPFO - Частота вращения по внешнему кольцу (60 об/мин) | 3,562 Hz |
| BPFI - Частота вращения внутреннему кольцу (60 об/мин) | 5,438 Hz |
| BSF - Частота вращения тела качения (60 об/мин) | 4,592 Hz |
| BRF - Частота прохождения контакта тела качения (60 об/мин) | 2,296 Hz |
| FTF - Частота вращения сепаратора (60 об/мин) | 0,396 Hz |
