ML7004HVUJ74S - SNR

ML7004HVUJ74S

Высокопрецизионный радиально-упорный шарикоподшипник, высокоскоростная серия ML, сепаратор из слоистой фенольной смолы, центрированный по наружному кольцу

Высокопрецизионные радиальные шарикоподшипники повышают надёжность оборудования благодаря оптимизированной жёсткости, скорости вращения, грузоподъёмности и точности.  Они идеально подходят для применений, где точность особенно важна, например, в шпинделях станков.  В дополнение к стандартной гамме существует ассортимент подшипников, удовлетворяющий специфичные требования к скорости,  уплотнениям,  особенностям смазывания,  и т.д.

Загрузки

3D файл

Технический паспорт

ПОЖАЛУЙСТА, авторизуйтесь, чтобы добавить товары в корзину
Свяжитесь с нами
Спесификация

РАЗМЕРЫ ИЗДЕЛИЯ

d - Внутренний диаметр 20 mm
D - Наружный диаметр 42 mm
B - Ширина подшипника/внутреннего кольца 12 mm
d1 - Наружный диаметр внутреннего кольца 26,6 mm
d2 - Наружный диаметр внутреннего кольца 24,65 mm
D1 - Внутренний диаметр наружного кольца 37,05 mm
D2 - Внутренний диаметр наружного кольца 38,65 mm
а - Точка приложения нагрузки на оси 13 mm
α - Угол контакта 25 °
rs - Минимальный радиус галтели 0,6 mm
r1s - Минимальный радиус галтели 0,3 mm
Класс точности P4S
Вес 0,063 kg
Марка SNR

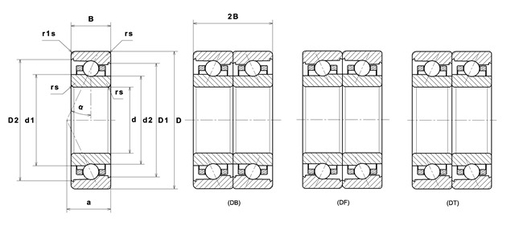

Product classification image

ПРОИЗВОДИТЕЛЬНОСТЬ ПРОДУКТА

C - Динамическая грузоподъёмность 6,3 kN
C0 - Статическая грузоподъёмность 2,95 kN
Cu - Предельная усталостная нагрузка 0,19 kN
f0 - Коэффициент 7.523
Коэффициент осевого перемещения K 0.96
Преднатяг 7
Величина преднатяга 0,05 kN
Осевая жесткость 54 N/µm
Радиальная жесткость 119 N/µm
Tmin - Мин. рабочая температура -30 °C
Tmax - Макс. рабочая температура 120 °C
Nlim - Предельная скорость при смазывании маслом 63000 tr/min
Nlim - Предельная скорость при смазывании консистентной смазкой 44000 tr/min
FTF - Собственная частота сепаратора (60 об./мин.) 0,417 Hz
BSF - Собственная частота беговых дорожек (60 об./мин.) 5,284 Hz
BPFO - Собственная частота наружного кольца (60 об./мин.) 5,833 Hz
BPFI - Собственная частота внутреннего кольца (60 об./мин.) 8,167 Hz

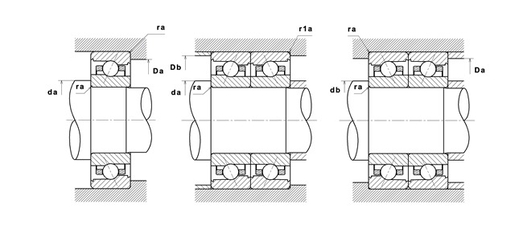

РАЗМЕРЫ ОКРУЖАЮЩИХ ДЕТАЛЕЙ

da min - Минимальный диаметр буртика вала 24,5 mm
db min - Минимальный диаметр буртика вала 24,5 mm
Da max - Максимальный диаметр буртика корпуса 37,5 mm
Db max - Максимальный диаметр буртика корпуса 37,5 mm
r1a - Максимальный радиус галтели 0,3 mm
ra max - Максимальный радиус галтели вала и корпуса 0,6 mm
Product classification image
Calcul factors image
