ML7014HVUJ74S

Высокопрецизионный радиально-упорный шарикоподшипник, высокоскоростная серия ML, сепаратор из слоистой фенольной смолы, центрированный по наружному кольцу

Высокопрецизионные радиальные шарикоподшипники повышают надёжность оборудования благодаря оптимизированной жёсткости, скорости вращения, грузоподъёмности и точности.  Они идеально подходят для применений, где точность особенно важна, например, в шпинделях станков.  В дополнение к стандартной гамме существует ассортимент подшипников, удовлетворяющий специфичные требования к скорости,  уплотнениям,  особенностям смазывания,  и т.д.

Загрузки

3D файл

Технический паспорт

ПОЖАЛУЙСТА, авторизуйтесь, чтобы добавить товары в корзину
Свяжитесь с нами
Спесификация

РАЗМЕРЫ ИЗДЕЛИЯ

d - Внутренний диаметр 70 mm
D - Наружный диаметр 110 mm
B - Ширина подшипника/внутреннего кольца 20 mm
d1 - Наружный диаметр внутреннего кольца 82,6 mm
d2 - Наружный диаметр внутреннего кольца 80,5 mm
D1 - Внутренний диаметр наружного кольца 97,41 mm
D2 - Внутренний диаметр наружного кольца 101,51 mm
а - Точка приложения нагрузки на оси 31 mm
α - Угол контакта 25 °
rs - Минимальный радиус галтели 1,1 mm
r1s - Минимальный радиус галтели 1 mm
Класс точности P4S
Вес 0,625 kg
Марка SNR

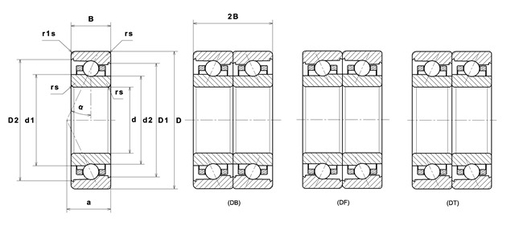

Product classification image

ПРОИЗВОДИТЕЛЬНОСТЬ ПРОДУКТА

C - Динамическая грузоподъёмность 22,6 kN
C0 - Статическая грузоподъёмность 16,5 kN
Cu - Предельная усталостная нагрузка 0,93 kN
f0 - Коэффициент 8.345
Коэффициент осевого перемещения K 0.51
Преднатяг 7
Величина преднатяга 0,19 kN
Осевая жесткость 159 N/µm
Радиальная жесткость 349 N/µm
Tmin - Мин. рабочая температура -30 °C
Tmax - Макс. рабочая температура 120 °C
Nlim - Предельная скорость при смазывании маслом 22000 tr/min
Nlim - Предельная скорость при смазывании консистентной смазкой 15000 tr/min
FTF - Собственная частота сепаратора (60 об./мин.) 0,451 Hz
BSF - Собственная частота беговых дорожек (60 об./мин.) 9,182 Hz
BPFO - Собственная частота наружного кольца (60 об./мин.) 10,827 Hz
BPFI - Собственная частота внутреннего кольца (60 об./мин.) 13,173 Hz

РАЗМЕРЫ ОКРУЖАЮЩИХ ДЕТАЛЕЙ

da min - Минимальный диаметр буртика вала 77 mm
db min - Минимальный диаметр буртика вала 77 mm
Da max - Максимальный диаметр буртика корпуса 103 mm
Db max - Максимальный диаметр буртика корпуса 103 mm
r1a - Максимальный радиус галтели 1 mm
ra max - Максимальный радиус галтели вала и корпуса 1 mm

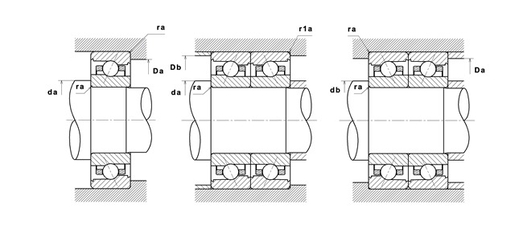

Product classification image
