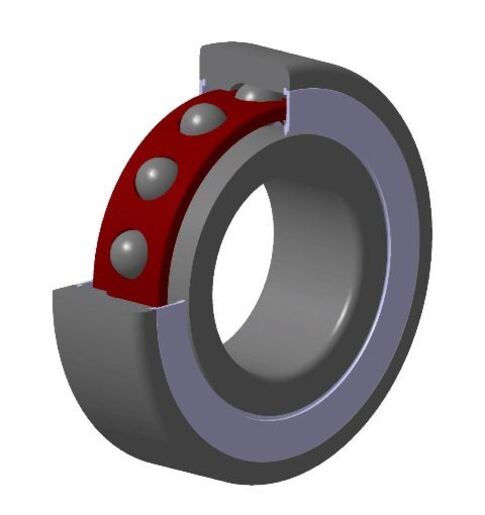

Высокопрецизионный радиально-упорный шарикоподшипник, серия с уплотнением ML, сепаратор из слоистой фенольной смолы, центрированный по наружному кольцу
Высокопрецизионные радиальные шарикоподшипники повышают надёжность оборудования благодаря оптимизированной жёсткости, скорости вращения, грузоподъёмности и точности. Они идеально подходят для применений, где точность особенно важна, например, в шпинделях станков. В дополнение к стандартной гамме существует ассортимент подшипников, удовлетворяющий специфичные требования к скорости, уплотнениям, особенностям смазывания, и т.д.
3D файл
Технический паспорт

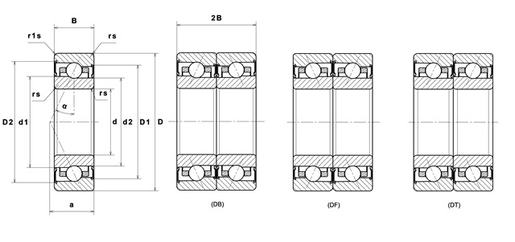

| РАЗМЕРЫ ИЗДЕЛИЯ | |
|---|---|
| Марка | SNR |
| d - Внутренний диаметр | 35 mm |
| D - Наружный диаметр | 55 mm |
| B - Ширина подшипника/внутреннего кольца | 10 mm |
| d1 - Наружный диаметр внутреннего кольца | 41,4 mm |
| d2 - Наружный диаметр внутреннего кольца | 40,2 mm |
| D1 - Внутренний диаметр наружного кольца | 48,75 mm |
| D2 - Внутренний диаметр наружного кольца | 50,05 mm |
| а - Точка приложения нагрузки на оси | 15 mm |
| α - Угол контакта | 25 ° |
| rs - Минимальный радиус галтели | 0,6 mm |
| r1s - Минимальный радиус галтели | 0,3 mm |
| Класс точности | P4S |
| Вес | 0,075 kg |
| ПРОИЗВОДИТЕЛЬНОСТЬ ПРОДУКТА | |
|---|---|
| C - Динамическая грузоподъёмность | 4,8 kN |
| C0 - Статическая грузоподъёмность | 3,15 kN |
| Cu - Предельная усталостная нагрузка | 0,18 kN |
| f0 - Коэффициент | 8.547 |
| Коэффициент осевого перемещения K | 0.71 |
| Преднатяг | 8 |
| Величина преднатяга | 0,12 kN |
| Осевая жесткость | 100 N/µm |
| Радиальная жесткость | 215 N/µm |
| Tmin - Мин. рабочая температура | -20 °C |
| Tmax - Макс. рабочая температура | 120 °C |
| Nlim - Предельная скорость при смазывании консистентной смазкой | 30000 tr/min |
| ЧАСТОТЫ ПОДШИПНИКОВ | |
|---|---|
| BPFO - Собственная частота наружного кольца (60 об/мин) | 11,944 Hz |
| BPFI - Собственная частота внутреннего кольца (60 об/мин) | 14,056 Hz |
| FTF - Собственная частота сепаратора (60 об/мин) | 0,459 Hz |
| BSF - Собственная частота беговых дорожек (60 об/мин) | 11,088 Hz |

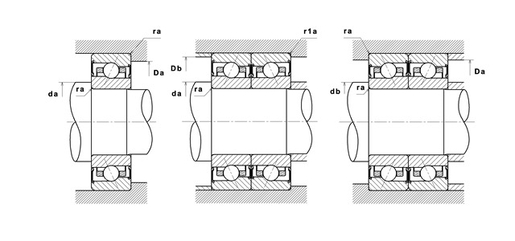

| РАЗМЕРЫ ОКРУЖАЮЩИХ ДЕТАЛЕЙ | |
|---|---|
| da min - Минимальный диаметр буртика вала | 39,5 mm |
| db min - Минимальный диаметр буртика вала | 39,5 mm |
| Da max - Максимальный диаметр буртика корпуса | 50,5 mm |
| Db max - Максимальный диаметр буртика корпуса | 50,5 mm |
| r1a - Максимальный радиус галтели | 0,3 mm |
| ra max - Максимальный радиус галтели вала и корпуса | 0,6 mm |
