MLE71909CVUJ74S - SNR

MLE71909CVUJ74S

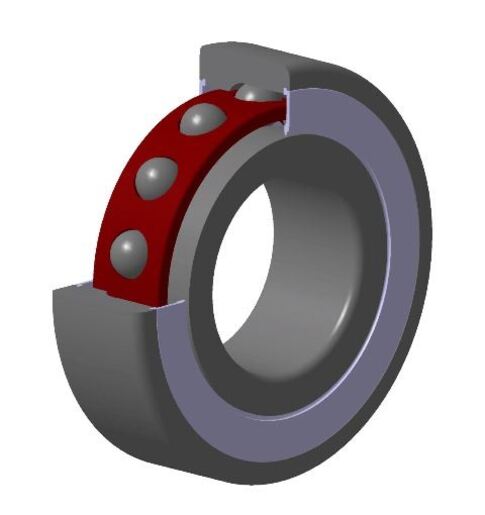

Высокопрецизионный радиально-упорный шарикоподшипник, серия с уплотнением ML, сепаратор из слоистой фенольной смолы, центрированный по наружному кольцу

Высокопрецизионные радиальные шарикоподшипники повышают надёжность оборудования благодаря оптимизированной жёсткости, скорости вращения, грузоподъёмности и точности.  Они идеально подходят для применений, где точность особенно важна, например, в шпинделях станков.  В дополнение к стандартной гамме существует ассортимент подшипников, удовлетворяющий специфичные требования к скорости,  уплотнениям,  особенностям смазывания,  и т.д.

Загрузки

3D файл

Технический паспорт

ПОЖАЛУЙСТА, авторизуйтесь, чтобы добавить товары в корзину
Свяжитесь с нами
Спесификация

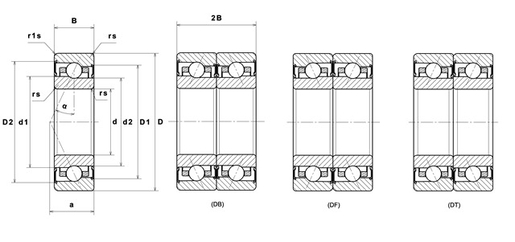

РАЗМЕРЫ ИЗДЕЛИЯ

d - Внутренний диаметр 45 mm
D - Наружный диаметр 68 mm
B - Ширина подшипника/внутреннего кольца 12 mm
d1 - Наружный диаметр внутреннего кольца 52,3 mm
d2 - Наружный диаметр внутреннего кольца 50,2 mm
D1 - Внутренний диаметр наружного кольца 61,51 mm
D2 - Внутренний диаметр наружного кольца 63,01 mm
а - Точка приложения нагрузки на оси 14 mm
α - Угол контакта 17 °
rs - Минимальный радиус галтели 0,6 mm
r1s - Минимальный радиус галтели 0,3 mm
Класс точности P4S
Вес 0,128 kg
Марка SNR
Product classification image

ПРОИЗВОДИТЕЛЬНОСТЬ ПРОДУКТА

C - Динамическая грузоподъёмность 7,3 kN
C0 - Статическая грузоподъёмность 5,2 kN
Cu - Предельная усталостная нагрузка 0,32 kN
f0 - Коэффициент 8.531
Коэффициент осевого перемещения K 1.15
Преднатяг 7
Величина преднатяга 0,035 kN
Осевая жесткость 40 N/µm
Радиальная жесткость 201 N/µm
Tmin - Мин. рабочая температура -20 °C
Tmax - Макс. рабочая температура 120 °C
Nlim - Предельная скорость при смазывании консистентной смазкой 28000 tr/min
FTF - Собственная частота сепаратора (60 об./мин.) 0,459 Hz
BSF - Собственная частота беговых дорожек (60 об./мин.) 11,513 Hz
BPFO - Собственная частота наружного кольца (60 об./мин.) 12,845 Hz
BPFI - Собственная частота внутреннего кольца (60 об./мин.) 15,155 Hz

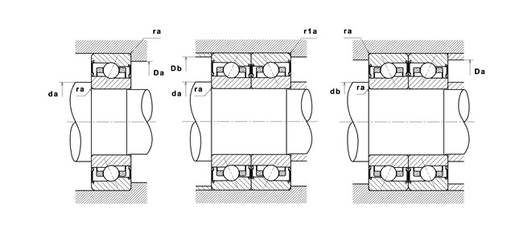

РАЗМЕРЫ ОКРУЖАЮЩИХ ДЕТАЛЕЙ

da min - Минимальный диаметр буртика вала 49,5 mm
db min - Минимальный диаметр буртика вала 49,5 mm
Da max - Максимальный диаметр буртика корпуса 63,5 mm
Db max - Максимальный диаметр буртика корпуса 63,5 mm
r1a - Максимальный радиус галтели 0,3 mm
ra max - Максимальный радиус галтели вала и корпуса 0,6 mm
Product classification image
Calcul factors image
