Однорядный роликовый подшипник, сепаратор из листовой стали
Однорядные цилиндрические оликоподшипники выдерживают значительные радиальные нагрузки. Стандартные серии ISO (NU, N, NJ, NF, NUP, NH, RNU, HJ) доступны с различными типами сепараторов, диаметрами отверстия и фиксирующими кольцами.
Войти
Добавить этот товар в корзинуDocumentation
Product information

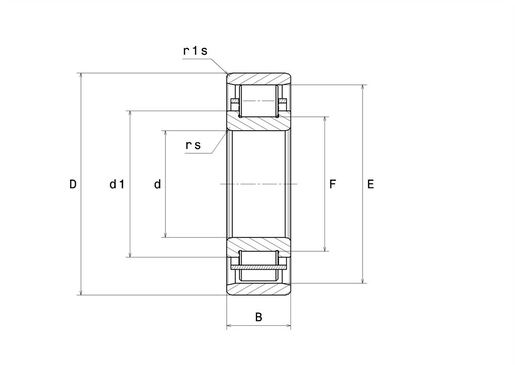

| РАЗМЕРЫ ИЗДЕЛИЯ | |
|---|---|
| Марка | NTN |
| d - Внутренний диаметр | 60 mm |
| D - Наружный диаметр | 110 mm |
| B - Ширина подшипника/внутреннего кольца | 22 mm |
| E - Диаметр описанной окружности роликов | 97,5 mm |
| F - Диаметр вписанной окружности роликов | 73,5 mm |
| d1 - Наружный диаметр буртика внутреннего кольца | 78,4 mm |
| rs - Минимальный радиус галтели | 1,5 mm |
| r1s - Минимальный радиус галтели | 1,5 mm |
| Класс радиального зазора | C3 |
| Вес | 0,812 kg |
| ПРОИЗВОДИТЕЛЬНОСТЬ ПРОДУКТА | |
|---|---|
| C - Динамическая грузоподъёмность | 76 kN |
| C0 - Статическая грузоподъёмность | 75 kN |
| Cu - Предельная усталостная нагрузка | 9,15 kN |
| N lim - Предельная скорость при смазывании маслом | 7600 tr/min |
| N lim - Предельная скорость при смазывании консистентной смазкой | 6400 tr/min |
| Tmin - Мин. рабочая температура | -40 °C |
| Tmax - Макс. рабочая температура | 120 °C |
| РАЗМЕРЫ ОКРУЖАЮЩИХ ДЕТАЛЕЙ | |
|---|---|
| da min - Минимальный диаметр буртика вала | 68 mm |
| Da max - Максимальный диаметр буртика корпуса | 102 mm |
| Db min - Минимальный диаметр буртика малого торца | 100 mm |
| Dc max - Максимальный проходной диаметр наружного кольца | 96 mm |
| ra max - Максимальный радиус галтели | 1,5 mm |
| r1a - Максимальный радиус галтели | 1,5 mm |
