NA2201LL/3AS - NTN

NA2201LL/3AS

Загрузки

3D файл

Технический паспорт

ПОЖАЛУЙСТА, авторизуйтесь, чтобы добавить товары в корзину
Свяжитесь с нами
Спесификация

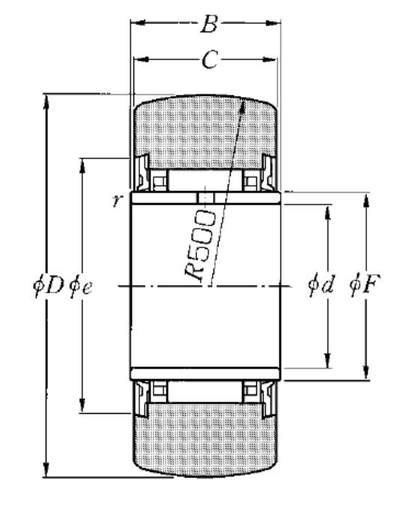

РАЗМЕРЫ ИЗДЕЛИЯ

d - Внутренний диаметр 12 mm
D - Наружный диаметр 32 mm
C - Ширина подшипника, штампованного стакана или наружного кольца 13,8 mm
F - Диаметр вписанной окружности роликов 16 mm
B - Ширина подшипника/внутреннего кольца 14 mm
e - Входной диаметр ролика или кольца 22 mm
R - Радиус опорной части ролика 500 mm
rs - Минимальный радиус галтели 0,3 mm
Подшипник с / без сепаратора С
Класс радиального зазора C3 Специальный
Класс точности P0
Вес 0,067 kg
Марка NTN
Product classification image

ПРОИЗВОДИТЕЛЬНОСТЬ ПРОДУКТА

Cr - Номинальная динамическая грузоподъемность 8,1 kN
C0r - Номинальная статическая грузоподъемность 10,3 kN
Нагрузочная способность сферического наружного кольца 2,86 kN
Nlim - Предельная скорость при смазывании консистентной смазкой 9500 tr/min
Tmin - Мин. рабочая температура -20 °C
Tmax - Макс. рабочая температура 100 °C
