NA4910LL/3AS - NTN

NA4910LL/3AS

Загрузки

3D файл

Технический паспорт

ПОЖАЛУЙСТА, авторизуйтесь, чтобы добавить товары в корзину
Свяжитесь с нами
Спесификация

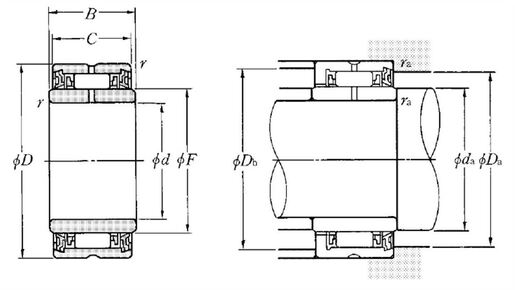

РАЗМЕРЫ ИЗДЕЛИЯ

d - Внутренний диаметр 50 mm
D - Наружный диаметр 72 mm
B - Ширина подшипника/внутреннего кольца 23 mm
C - Ширина подшипника, штампованного стакана или наружного кольца 22 mm
F - Диаметр вписанной окружности роликов 58 mm
rs - Минимальный радиус галтели 0,6 mm
Отверстия для пересмазывания в наружном кольце Да
k - диаметр отверстия 3 mm
Отверстия для пересмазывания во внутреннем кольце Да
Класс радиального зазора C3 Специальный
Класс точности P0
Вес 0,295 kg
Марка NTN
Product classification image

ПРОИЗВОДИТЕЛЬНОСТЬ ПРОДУКТА

Cr - Номинальная динамическая грузоподъемность 30,5 kN
C0r - Номинальная статическая грузоподъемность 64 kN
Nlim - Предельная скорость при смазывании консистентной смазкой 3400 tr/min
Tmin - Мин. рабочая температура -20 °C
Tmax - Макс. рабочая температура 100 °C

РАЗМЕРЫ ОКРУЖАЮЩИХ ДЕТАЛЕЙ

da min - Минимальный диаметр буртика вала 54 mm
Da max - Максимальный диаметр буртика корпуса 61 mm
Db max - Максимальный диаметр буртика корпуса 68 mm
ras max - Максимальный радиус галтели вала и корпуса 0,6 mm
