Однорядный роликовый подшипник, для односторонних осевых нагрузок, сепаратор из полиамида
Однорядные цилиндрические оликоподшипники выдерживают значительные радиальные нагрузки. Стандартные серии ISO (NU, N, NJ, NF, NUP, NH, RNU, HJ) доступны с различными типами сепараторов, диаметрами отверстия и фиксирующими кольцами.
3D файл
Технический паспорт

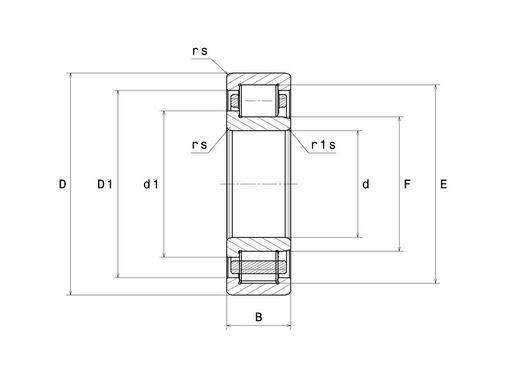

| РАЗМЕРЫ ИЗДЕЛИЯ | |
|---|---|
| Марка | SNR |
| d - Внутренний диаметр | 35 mm |
| D - Наружный диаметр | 72 mm |
| B - Ширина подшипника/внутреннего кольца | 17 mm |
| E - Диаметр описанной окружности роликов | 64 mm |
| F - Диаметр вписанной окружности роликов | 44 mm |
| d1 - Наружный диаметр буртика внутреннего кольца | 48 mm |
| D1 - Внутренний диаметр буртика наружного кольца | 61 mm |
| rs - Минимальный радиус галтели | 1,1 mm |
| r1s - Минимальный радиус галтели | 0,6 mm |
| Класс радиального зазора | C3 Специальный |
| Вес | 0,309 kg |
| ПРОИЗВОДИТЕЛЬНОСТЬ ПРОДУКТА | |
|---|---|
| C - Динамическая грузоподъёмность | 49,1 kN |
| C0 - Статическая грузоподъёмность | 48,7 kN |
| Cu - Предельная усталостная нагрузка | 5,9 kN |
| Nref - Базовая частота вращения | 8300 tr/min |
| Nlim - Предельная частота вращения | 12000 tr/min |
| Nlim - Предельная скорость при смазывании маслом | 9800 tr/min |
| Nlim - Предельная скорость при смазывании консистентной смазкой | 8100 tr/min |
| Tmin - Мин. рабочая температура | -20 °C |
| Tmax - Макс. рабочая температура | 120 °C |
| ЧАСТОТЫ ПОДШИПНИКОВ | |
|---|---|
| BPFO - Собственная частота наружного кольца (60 об/мин) | 5,704 Hz |
| BPFI - Собственная частота внутреннего кольца (60 об/мин) | 8,296 Hz |
| FTF - Собственная частота сепаратора (60 об/мин) | 0,407 Hz |
| BSF - Собственная частота беговых дорожек (60 об/мин) | 5,215 Hz |
| РАЗМЕРЫ ОКРУЖАЮЩИХ ДЕТАЛЕЙ | |
|---|---|
| da min - Минимальный диаметр буртика вала | 41,5 mm |
| da max - Максимальный диаметр уступа малого торца | 43 mm |
| db min - Минимальный диаметр проставочной втулки внутреннего кольца | 46 mm |
| dc min - Мин. диаметр буртика корпуса | 50 mm |
| Da max - Максимальный диаметр буртика корпуса | 65,5 mm |
| ra max - Максимальный радиус галтели | 1 mm |
| r1a - Максимальный радиус галтели | 0,6 mm |
