NKX20T2Z - NTN

NKX20T2Z

Загрузки

3D файл

Технический паспорт

ПОЖАЛУЙСТА, авторизуйтесь, чтобы добавить товары в корзину
Свяжитесь с нами
Спесификация

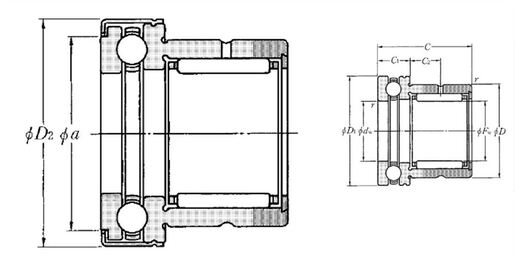

РАЗМЕРЫ ИЗДЕЛИЯ

Fw - Вписанный диаметр роликов 20 mm
dw - Диаметр отверстия кольца вала 20 mm
D - Наружный диаметр 30 mm
D2 - Наружный диаметр упорного подшипника 36 mm
C - Ширина подшипника, штампованного стакана или наружного кольца 30 mm
C1 - Высота упорного подшипника 10 mm
C2 - Расположение отверстия 10,5 mm
a - Диаметр упорного подшипника 30,7 mm
rs - Минимальный радиус галтели 0,3 mm
Отверстия для пересмазывания в наружном кольце Да
k - диаметр отверстия 2,5 mm
Класс точности P0
Вес 0,09 kg
Марка NTN
Product classification image

ПРОИЗВОДИТЕЛЬНОСТЬ ПРОДУКТА

Cr - Номинальная динамическая грузоподъемность 16,4 kN
Ca - Номинальная динамическая осевая грузоподъемность 14,2 kN
C0r - Номинальная статическая грузоподъемность 27,1 kN
C0a - Номинальная статическая осевая грузоподъемность 24,7 kN
Nlim - Предельная скорость при смазывании консистентной смазкой 5200 tr/min
Nlim - Предельная скорость при смазывании маслом 7500 tr/min
Tmin - Мин. рабочая температура -20 °C
Tmax - Макс. рабочая температура 120 °C

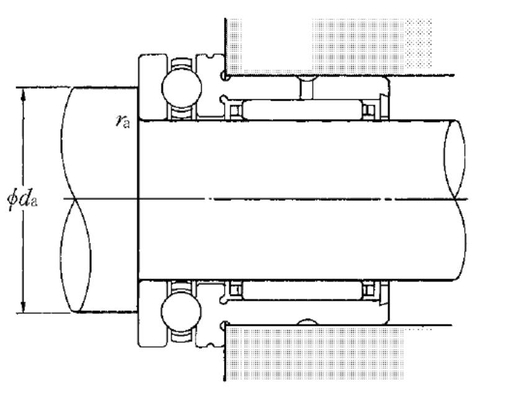

РАЗМЕРЫ ОКРУЖАЮЩИХ ДЕТАЛЕЙ

da min - Минимальный диаметр буртика вала 29 mm
ras max - Максимальный радиус галтели вала и корпуса 0,3 mm
