RNA499 - NTN

RNA499

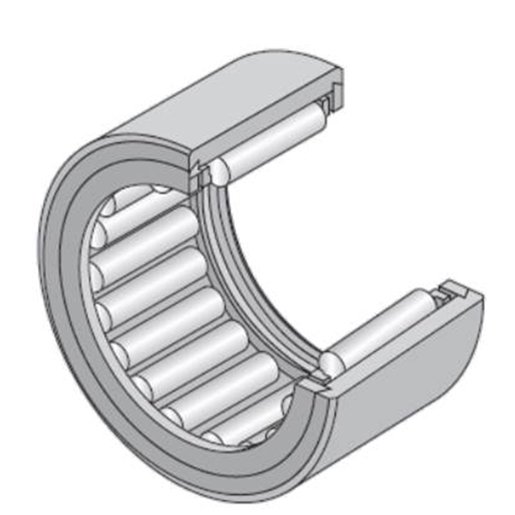

Игольчатый роликоподшипник, массивное кольцо, без внутреннего кольца, пластины с обеих сторон, отверстие для смазывания

Загрузки

3D файл

Технический паспорт

ПОЖАЛУЙСТА, авторизуйтесь, чтобы добавить товары в корзину
Свяжитесь с нами
Спесификация

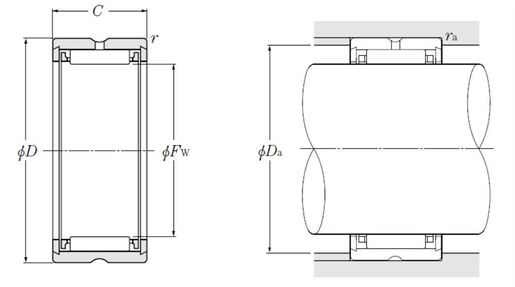

РАЗМЕРЫ ИЗДЕЛИЯ

Fw - Вписанный диаметр роликов 12 mm
D - Наружный диаметр 20 mm
C - Ширина подшипника, штампованного стакана или наружного кольца 11 mm
rs - Минимальный радиус галтели 0,3 mm
Отверстия для пересмазывания в наружном кольце Да
k - диаметр отверстия 2 mm
Отверстия для пересмазывания во внутреннем кольце Нет
Класс радиального зазора C3 Специальный
Класс точности P0
Вес 0,013 kg
Марка NTN
Product classification image

ПРОИЗВОДИТЕЛЬНОСТЬ ПРОДУКТА

Cr - Номинальная динамическая грузоподъемность 4,85 kN
C0r - Номинальная статическая грузоподъемность 4,9 kN
Nlim - Предельная скорость при смазывании консистентной смазкой 17000 tr/min
Nlim - Предельная скорость при смазывании маслом 26000 tr/min
Tmin - Мин. рабочая температура -20 °C
Tmax - Макс. рабочая температура 120 °C

РАЗМЕРЫ ОКРУЖАЮЩИХ ДЕТАЛЕЙ

Da max - Максимальный диаметр буртика корпуса 14 mm
ras max - Максимальный радиус галтели вала и корпуса 0,3 mm
