SNCD3134R + 23134 - SNR

SNCD3134R + 23134

Разъемный подшипниковый корпус из ковкого чугуна, для подшипников с цилиндрическим отверстием, для использования с консистентной смазкой

Загрузки

Технический паспорт

ПОЖАЛУЙСТА, авторизуйтесь, чтобы добавить товары в корзину
Свяжитесь с нами
Спесификация

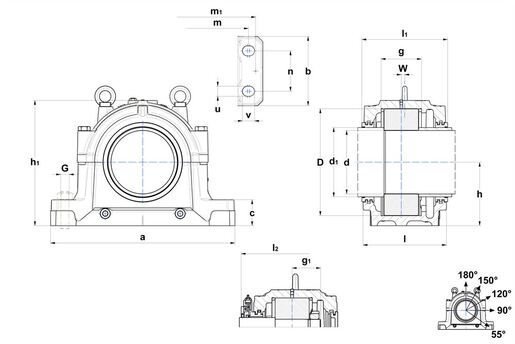

РАЗМЕРЫ ИЗДЕЛИЯ

г - Диаметр вала 170 mm
d1 - Большой внутренний диаметр вала 180 mm
а - Длина корпуса 510 mm
b - Ширина основания корпуса 180 mm
c - Высота основания корпуса 70 mm
g - Ширина корпуса подшипника 108 mm
h - Высота центра подшипника 170 mm
h1 - Высота корпуса 333 mm
l - Средняя ширина корпуса 230 mm
l1 - Ширина между TS 240 mm
l2 - Ширина между TA 302 mm
м - Расстояние между монтажными отверстиями (длина) 430 mm
m1 - Пробивка установочных штифтов 470 mm
n - Расстояние между монтажными отверстиями (ширина) 100 mm
u - Монтажное отверстие (ширина) 28 mm
v - Монтажное отверстие (длина) 34 mm
D - Диаметр посадочного места подшипника 280 mm
g1 - Расстояние между буртиком со стороны малого вала и центром подшипника. 90 mm
W - Расстояние подшипника 14 mm
Вес корпуса 68 kg
Материал корпуса ductile cast
Кол-во смазки для первоначального заполнения 2100 cm³
Марка SNR
Product classification image

ВИНТЫ

G - Фиксирующие болты M24
Рекомендованное усилие для фиксирующих болтов 500 N-m
Соединительные болты M24x140
Рекомендованное усилие для соединительных болтов 440 N-m
Рым-болты M16
Максимальная нагрузка 120° 800 kN
Максимальная нагрузка 150° 460 kN
Максимальная нагрузка 180° 400 kN

РАЗРУШАЮЩИЕ НАГРУЗКИ

Разрушающие нагрузки P 0° 3060 kN
Разрушающие нагрузки P 55° 3780 kN
Разрушающие нагрузки P 90° 1800 kN
Разрушающие нагрузки P 120° 1360 kN
Разрушающие нагрузки P 150° 1220 kN
Разрушающие нагрузки P 180° 1530 kN

СВЯЗАННЫЕ КОМПОНЕНТЫ - ОБЩИЕ

Обозначение корпуса SNCD3134R
Подшипник 23134
Фиксирующее кольца 2 x FR280x10x10
Лабиринтное уплотнение TS TS-40
Таконитовое уплотнение TA TA-40
Торцевая крышка TE TE-40
