SNOE214CBL - SNR

SNOE214CBL

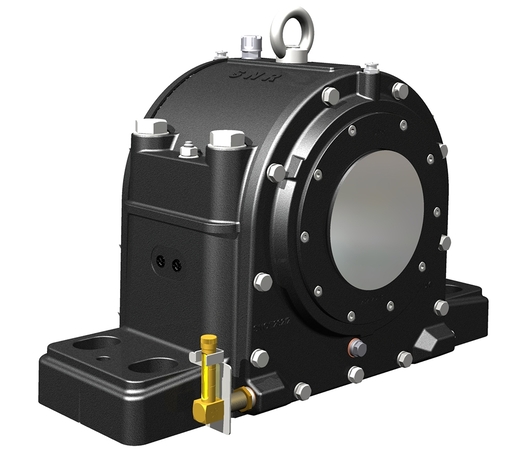

Разъемный подшипниковый корпус из серого чугуна для сферических роликподшипников с цилиндрическим отверстием, для использования с маслом

Разъёмный подшипниковый корпус из серого или высокопрочного чугуна для средней или концевой части вала.

Загрузки

3D файл

Технический паспорт

ПОЖАЛУЙСТА, авторизуйтесь, чтобы добавить товары в корзину
Свяжитесь с нами
Спесификация

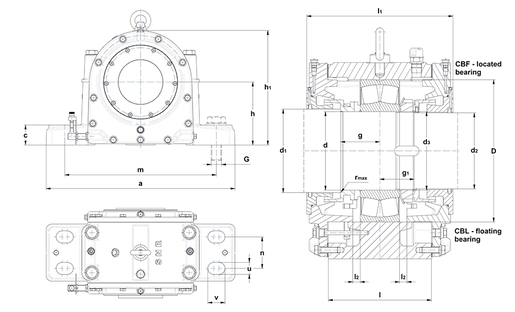

РАЗМЕРЫ ИЗДЕЛИЯ

г - Диаметр вала 70 mm
d1 - Большой внутренний диаметр вала 75 mm
d2 - Малый внутренний диаметр вала 67 mm
d3 - Резьба на валу M70x2
а - Длина корпуса 350 mm
b - Ширина основания корпуса 110 mm
c - Высота основания корпуса 45 mm
g - Расстояние между буртиком со стороны большого вала и центром подшипника. 45 mm
g1 - Расстояние между буртиком со стороны малого вала и центром подшипника. 32 mm
h - Высота центра подшипника 125 mm
h1 - Высота корпуса 215 mm
l - Средняя ширина корпуса 120 mm
l1 - Ширина корпуса по крышкам 192 mm
l2 - Расстояние плавания (x2) 10 mm
м - Расстояние между монтажными отверстиями (длина) 380 mm
n - Расстояние между монтажными отверстиями (ширина) 60 mm
u - Монтажное отверстие (ширина) 20 mm
v - Монтажное отверстие (длина) 30 mm
r - Максимальный радиус галтели заплечика вала 1 mm
D - Диаметр посадочного места подшипника 125 mm
Уровень масла 50-65 mm
Количество масла 1400 cm³
Вес 28 kg
Материал корпуса grey cast
Марка SNR
Product classification image

СВЯЗАННЫЕ КОМПОНЕНТЫ - ОБЩИЕ

Подшипник 22214
Гайка KM 14
Стопорная шайба MB 14

СВЯЗАННЫЕ КОМПОНЕНТЫ - ВАРИАНТ

Фетровые полосы (опционально) 9x7,5x292

ВИНТЫ

G - Фиксирующие болты M16
Рекомендованное усилие для фиксирующих болтов 130 N-m
Соединительные болты M16
Рекомендованное усилие для соединительных болтов 130 N-m
Рым-болты M10
