SNOE218CBF - SNR

SNOE218CBF

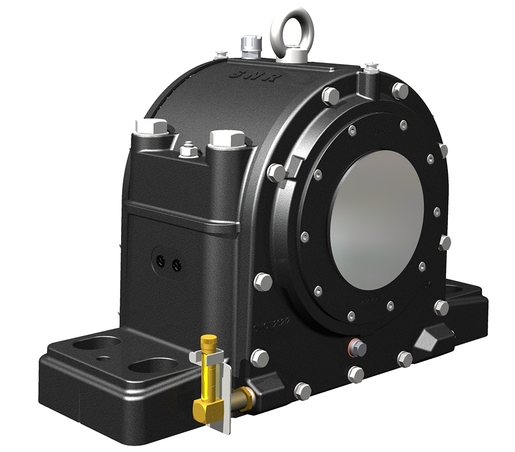

Разъемный подшипниковый корпус из серого чугуна для сферических роликподшипников с цилиндрическим отверстием, для использования с маслом

Разъёмный подшипниковый корпус из серого или высокопрочного чугуна для средней или концевой части вала.

Загрузки

3D файл

Технический паспорт

ПОЖАЛУЙСТА, авторизуйтесь, чтобы добавить товары в корзину
Свяжитесь с нами
Спесификация

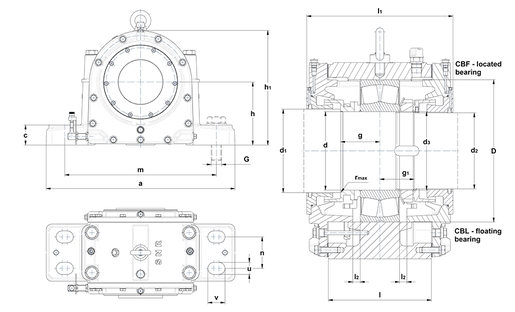

РАЗМЕРЫ ИЗДЕЛИЯ

г - Диаметр вала 90 mm
d1 - Большой внутренний диаметр вала 95 mm
d2 - Малый внутренний диаметр вала 87 mm
d3 - Резьба на валу M90x2
а - Длина корпуса 410 mm
b - Ширина основания корпуса 150 mm
c - Высота основания корпуса 48 mm
g - Расстояние между буртиком со стороны большого вала и центром подшипника. 61 mm
g1 - Расстояние между буртиком со стороны малого вала и центром подшипника. 40 mm
h - Высота центра подшипника 135 mm
h1 - Высота корпуса 245 mm
l - Средняя ширина корпуса 160 mm
l1 - Ширина корпуса по крышкам 229 mm
l2 - Расстояние плавания (x2) 0 mm
м - Расстояние между монтажными отверстиями (длина) 340 mm
n - Расстояние между монтажными отверстиями (ширина) 80 mm
u - Монтажное отверстие (ширина) 25 mm
v - Монтажное отверстие (длина) 35 mm
r - Максимальный радиус галтели заплечика вала 1 mm
D - Диаметр посадочного места подшипника 160 mm
Уровень масла 45-60 mm
Количество масла 1500 cm³
Вес 47 kg
Материал корпуса grey cast
Марка SNR
Product classification image

СВЯЗАННЫЕ КОМПОНЕНТЫ - ОБЩИЕ

Подшипник 22218
Гайка KM 18
Стопорная шайба MB 18

СВЯЗАННЫЕ КОМПОНЕНТЫ - ВАРИАНТ

Фетровые полосы (опционально) 9x7,5x370

ВИНТЫ

G - Фиксирующие болты M20
Рекомендованное усилие для фиксирующих болтов 260 N-m
Соединительные болты M16
Рекомендованное усилие для соединительных болтов 130 N-m
Рым-болты M12
