SNOE228CAF - SNR

SNOE228CAF

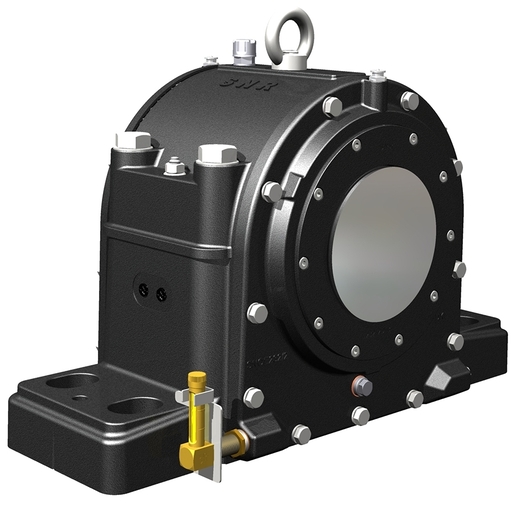

Разъемный подшипниковый корпус из серого чугуна для сферических роликподшипников с цилиндрическим отверстием, для использования с маслом

Разъёмный подшипниковый корпус из серого или высокопрочного чугуна для средней или концевой части вала.

Загрузки

3D файл

Технический паспорт

ПОЖАЛУЙСТА, авторизуйтесь, чтобы добавить товары в корзину
Свяжитесь с нами
Спесификация

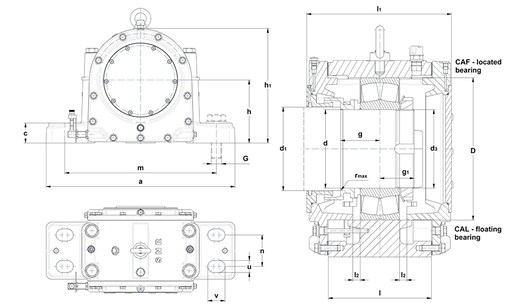

РАЗМЕРЫ ИЗДЕЛИЯ

г - Диаметр вала 140 mm
d1 - Большой внутренний диаметр вала 150 mm
d3 - Резьба на валу M140x2
а - Длина корпуса 570 mm
b - Ширина основания корпуса 175 mm
c - Высота основания корпуса 65 mm
g - Расстояние между буртиком со стороны большого вала и центром подшипника. 73 mm
g1 - Расстояние между буртиком со стороны малого вала и центром подшипника. 58 mm
h - Высота центра подшипника 190 mm
h1 - Высота корпуса 355 mm
l - Средняя ширина корпуса 180 mm
l1 - Ширина корпуса по крышкам 269 mm
l2 - Расстояние плавания (x2) 0 mm
м - Расстояние между монтажными отверстиями (длина) 460 mm
n - Расстояние между монтажными отверстиями (ширина) 100 mm
u - Монтажное отверстие (ширина) 36 mm
v - Монтажное отверстие (длина) 50 mm
r - Максимальный радиус галтели заплечика вала 2,5 mm
D - Диаметр посадочного места подшипника 250 mm
Уровень масла 55-70 mm
Количество масла 3700 cm³
Вес 113 kg
Материал корпуса grey cast
Марка SNR
Product classification image

СВЯЗАННЫЕ КОМПОНЕНТЫ - ОБЩИЕ

Подшипник 22228
Гайка KM 28
Стопорная шайба MB 28

СВЯЗАННЫЕ КОМПОНЕНТЫ - ВАРИАНТ

Фетровые полосы (опционально) 9x7,5x584

ВИНТЫ

G - Фиксирующие болты M30
Рекомендованное усилие для фиксирующих болтов 870 N-m
Соединительные болты M20
Рекомендованное усилие для соединительных болтов 260 N-m
Рым-болты M16
