UKFE209H - SNR

UKFE209H

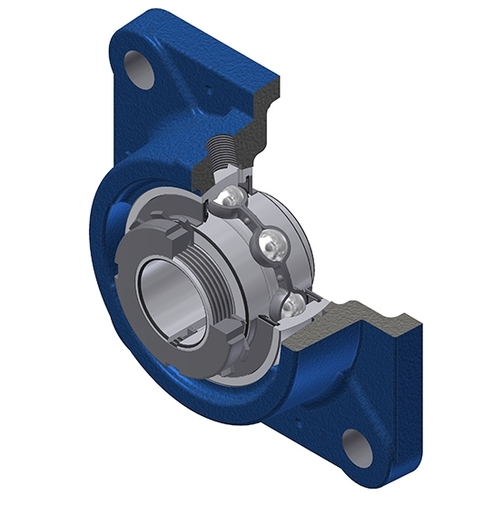

Корпус из серого чугуна, радиальный корпусной шарикоподшипник с закрепительной втулкой, уплотнение с маслоотражателем.

Отклонение от рисунка: для некоторых типоразмеров корпусные подшипники могут выступать за монтажную поверхность корпуса.

Самоцентрирующиеся подшипниковые узлы с различными вариантами крепления и корпусами из чугуна, нержавеющей стали или пластика.

Загрузки

CAD file

Технический паспорт

КомплектацияЭтот комплектацич содержит следующие артикулы - UK209G2H - FE209
ПОЖАЛУЙСТА, авторизуйтесь, чтобы добавить товары в корзину
Свяжитесь с нами
Спесификация

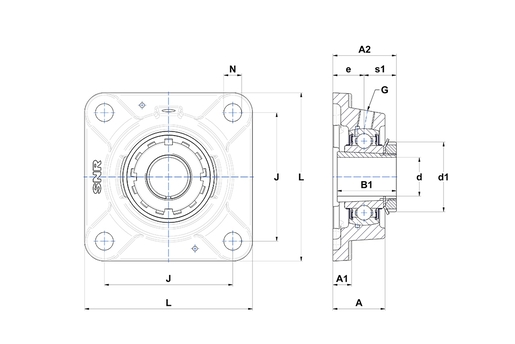

РАЗМЕРЫ ИЗДЕЛИЯ

A 40 mm
A1 13 mm
A2 50 mm
B 30 mm
B1 50 mm
d 40 mm
d1 65 mm
e 24 mm
G R1/8"
J 105 mm
L 137 mm
N 14 mm
s1 26 mm
Марка SNR
Product classification image

ПРОИЗВОДИТЕЛЬНОСТЬ ПРОДУКТА

C 31,85 kN
C0 20,8 kN
T min. -20 °C
T max. 100 °C

ДРУГИЕ ОСОБЕННОСТИ

Вес 2,35 kg
Adapter sleeve reference H2309
