UST204T04 - SNR

UST204T04

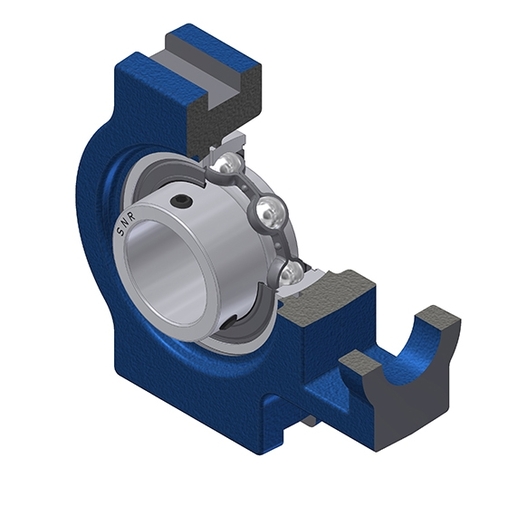

Корпус из серого чугуна, радиальный корпусной шарикоподшипник с установочными винтами, однокромочное уплотнение, для применения при низких температурах

Самоцентрирующиеся подшипниковые узлы с различными вариантами крепления и корпусами из чугуна, нержавеющей стали или пластика.

Загрузки

3D файл

Технический паспорт

КомплектацияЭтот комплектацич содержит следующие артикулы - US204G2T04 - T204
ПОЖАЛУЙСТА, авторизуйтесь, чтобы добавить товары в корзину
Свяжитесь с нами
Спесификация

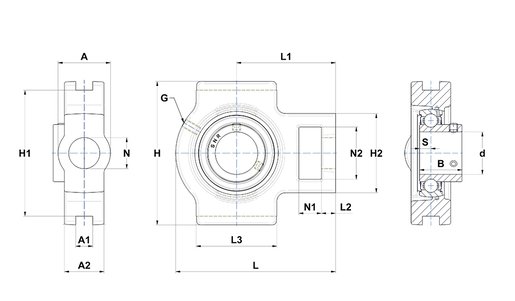

РАЗМЕРЫ ИЗДЕЛИЯ

А - Ширина корпуса 32 mm
A1 - Ширина посадочного паза 12 mm
A2 - Ширина над лок. фланец с прорезью (T/ST)/ширина на креплении. отверстие (ЭХЕ) 21 mm
B - Ширина внутреннего кольца 25 mm
d - Диаметр вала 20 mm
G - Пресс-масленка M6x1
H - Длина, ширина или диаметр корпуса 89 mm
H1 - Расстояние между направляющими поверхностями пазов 76 mm
H2 - Высота/ширина корпуса 51 mm
L - Длина корпуса 94 mm
L1 - Расстояние от торца корпуса до осевой линии подшипника 61 mm
L2 - Толщина перемычки 10 mm
L3 - Длина направляющего паза 51 mm
N - Размер монтажного отверстия 19 mm
N1 - Длина паза крепления 16 mm
N2 - Высота паза крепления 32 mm
S - Расстояние от центра дорожки качения до лицевой стороны (противоположная сторона системы фиксации) 7 mm
Марка SNR
Product classification image

ПРОИЗВОДИТЕЛЬНОСТЬ ПРОДУКТА

C - Динамическая грузоподъёмность 12,8 kN
C0 - Статическая грузоподъёмность 6,65 kN
Рабочая температура мин. -40 °C
Рабочая температура макс. 100 °C

ДРУГИЕ ОСОБЕННОСТИ

Вес 0,73 kg
