UST206-18NT04 - SNR

UST206-18NT04

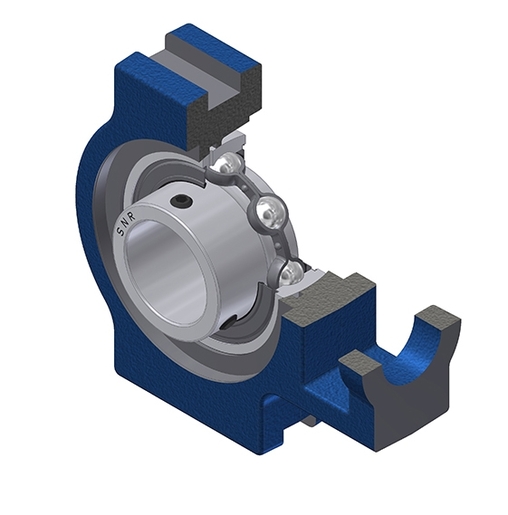

Корпус из серого чугуна, радиальный корпусной шарикоподшипник с установочными винтами, однокромочное уплотнение, для применения при низких температурах

Самоцентрирующиеся подшипниковые узлы с различными вариантами крепления и корпусами из чугуна, нержавеющей стали или пластика.

Загрузки

Технический паспорт

КомплектацияЭтот комплектацич содержит следующие артикулы - US206-18G2T04 - T206N
ПОЖАЛУЙСТА, авторизуйтесь, чтобы добавить товары в корзину
Свяжитесь с нами
Спесификация

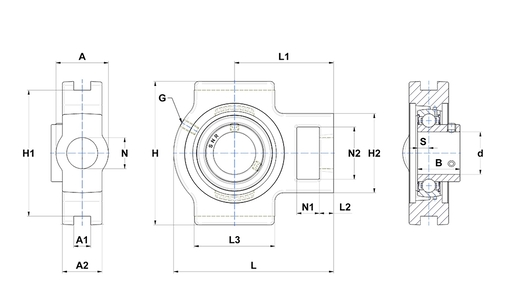

РАЗМЕРЫ ИЗДЕЛИЯ

А - Ширина корпуса 37 mm
A1 - Ширина посадочного паза 12 mm
A2 - Ширина над лок. фланец с прорезью (T/ST)/ширина на креплении. отверстие (ЭХЕ) 28 mm
B - Ширина внутреннего кольца 30 mm
d - Диаметр вала 28,575 mm
G - Пресс-масленка M6x1
H - Длина, ширина или диаметр корпуса 102 mm
H1 - Расстояние между направляющими поверхностями пазов 89 mm
H2 - Высота/ширина корпуса 56 mm
L - Длина корпуса 113 mm
L1 - Расстояние от торца корпуса до осевой линии подшипника 70 mm
L2 - Толщина перемычки 10 mm
L3 - Длина направляющего паза 57 mm
N - Размер монтажного отверстия 22 mm
N1 - Длина паза крепления 16 mm
N2 - Высота паза крепления 37 mm
S - Расстояние от центра дорожки качения до лицевой стороны (противоположная сторона системы фиксации) 8 mm
Марка SNR
Product classification image

ПРОИЗВОДИТЕЛЬНОСТЬ ПРОДУКТА

C - Динамическая грузоподъёмность 19,5 kN
C0 - Статическая грузоподъёмность 11,2 kN
Рабочая температура мин. -40 °C
Рабочая температура макс. 100 °C

ДРУГИЕ ОСОБЕННОСТИ

Вес 1,18 kg
