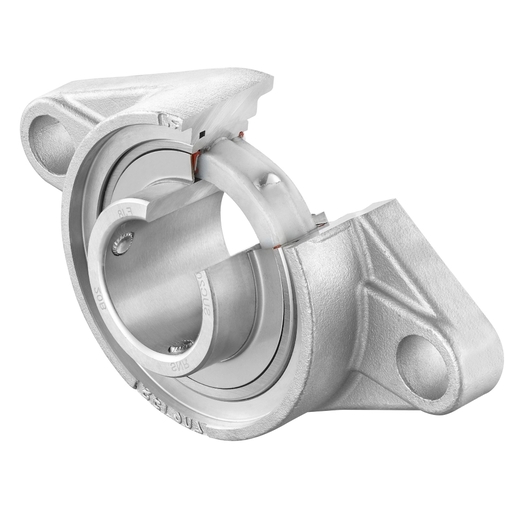

SENTINEL Series: soporte autoalineante en acero inoxidable tipo aplique con 2 agujeros, inserto en acero inoxidable con lubricación sólida LUBSOLID, fijación por tornillo.
Las tapas de protección deben de solicitarse por separado. Todos los soportes están ranurados para alojar las tapas protectoras.
El orificio de la rosca del engrasador está tapado con un tornillo de acero inoxidable (no está representado en el dibujo).
Soportes autoalineantes con numerosas opciones de elección de soportes de fijación, disponibles en diferentes versiones de materiales: fundición, inox o plástico.
Este kit contiene la(s) siguiente(s) referencia(s)
- SUC206FG1
- SFL206N
Conectarse
Adjuntar este producto a tu cestaDocumentation
Product information
| CARACTERÍSTICAS TÉCNICAS | |
|---|---|
| Marca | SNR |
| A - Altura del alojamiento | 31 mm |
| A1 - Altura de la base / altura de la brida | 13 mm |
| A2 - Altura total (alojamiento + inserto) a partir de la superficie de montaje | 40,2 mm |
| B - Ancho anillo interior | 38,1 mm |
| d - Diámetro eje | 30 mm |
| e - Distancia entre la superficie de montaje y el centro del rodamiento | 18 mm |
| G - Engrasador | M6x1 |
| H - Largo, ancho o diámetro del alojamieto | 141 mm |
| J - Distancia entre los agujeros de fijación | 117 mm |
| L - Largo / diámetro del alojamiento | 80 mm |
| N - Dimension agujero de fijación | 13,5 mm |
| S - Distancia cara al centro del rodamiento | 15,9 mm |
| PRESTACIONES | |
|---|---|
| C - Capacidad de carga dinámica | 19,4 kN |
| C0 - Capacidad de carga estática | 11,2 kN |
| Temperatura min de funcionamiento | -10 °C |
| Temperatura max de funcionamiento | 80 °C |
| OTRAS CARACTERÍSTICAS | |
|---|---|
| Peso | 0,89 kg |
| Par de apriete recomendado para el tornillo de fijación | 3,9 N-m |
