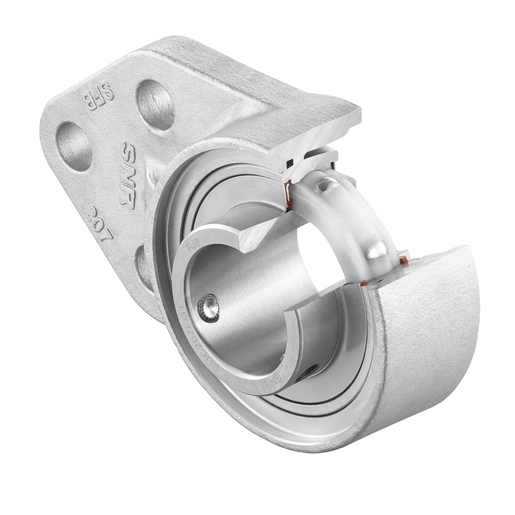

Série SENTINEL: mancal autoalinhável com rolamento inserto flangeado em aço inoxidável com 3 furos, rolamento inserto de aço inoxidável com lubrificação sólida alimentar LUBSOLID®, parafusos de fixação.
As tampas de proteção devem ser encomendadas separadamente. Todos os mancais são ranhurados para acomodar as tampas de proteção.

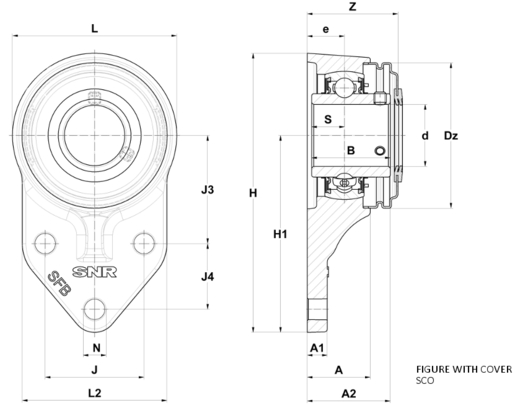

O orifício do lubrificador é fechado por um parafuso de aço inoxidável (não representado no desenho).
Mancais autoalinháveis com diversas opções de fixação e alojamentos feitos de ferro fundido, aço inoxidável ou plástico.
Arquivo 3D
Folha de dados técnica
| CARACTERÍSTICAS TÉCNICAS | |
|---|---|
| Marca | SNR |
| A - Housing height | 25,5 mm |
| A1 - Housing foot height / flange height | 7,9 mm |
| A2 - Total height from mounting surface | 33,3 mm |
| B - Width of Inner Ring | 31 mm |
| d - Shaft diameter | 20 mm |
| e - Distance mounting surface to bearing center | 15 mm |
| G - Grease fitting | M6x1 |
| H - Housing length, width or diameter | 106,4 mm |
| H1 - Distance housing side to centre of bearing insert | 76,2 mm |
| J - Mounting holes distance | 38,1 mm |
| J3 - Distance mounting hole to bearing center | 42,9 mm |
| J4 - Mounting hole distance | 22,4 mm |
| L - Housing width / diameter | 60,5 mm |
| L2 - Housing flange width | 60,2 mm |
| N - Mounting hole dimension | 10 mm |
| S - Distance front side/bearing centre | 12,7 mm |
| DESEMPENHO | |
|---|---|
| C - Dynamic load rating | 12,8 kN |
| C0 - Static load rating | 6,6 kN |
| Operating temperature min. | -10 °C |
| Operating temperature max. | 80 °C |
| OUTRAS CARACTERÍSTICAS | |
|---|---|
| Peso | 0,49 kg |
| Torque recomendado para fixação do parafuso de pressão | 3,9 N-m |
