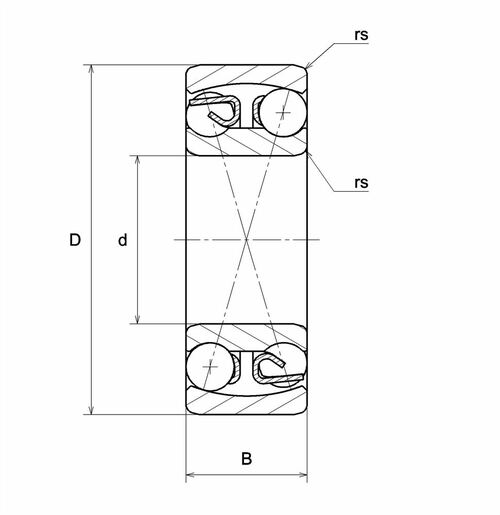

WYMIARY PRODUKTU
Marka	NTN
d - Średnica wewnętrzna	10 mm
D - Średnica zewnętrzna	30 mm
B - Szerokość łożyska/ pierścienia wewnętrznego	9 mm
rs - Minimalny promień zaokrąglenia	0,6 mm
Klasa luzu promieniowego	CN
Klasa dokładności	P0
Waga	0,034 kg

WYDAJNOŚĆ PRODUKTU
C - Nośność dynamiczna	5,55 kN
C0 - Nośność statyczna	1,19 kN
Cu - Obciążenie graniczne przy zmęczeniu	0,049 kN
e - Współczynnik	0.32
Y0 - Statyczny współczynnik obciążenia osiowego	2.1
Y1 - Dolny współczynnik obciążenia osiowego	2
Y2 - Górny współczynnik obciążenia osiowego	3.1
N lim - Prędkość graniczna smarowania olejem	28000 tr/min
N lim - Prędkość graniczna smarowania smarem	22000 tr/min
Tmin - Min czas pracy	-20 °C
Tmax - Maks temperatura pracy	120 °C

WYMIARY OTOCZENIA CZĘŚCI
da min - Minimalna średnica ramienia IR	14 mm
Da max - Maksymalna średnica ramienia OR	26 mm
ra max - Maksymalny promień zaokrąglenia wału i obudowy	0,6 mm
