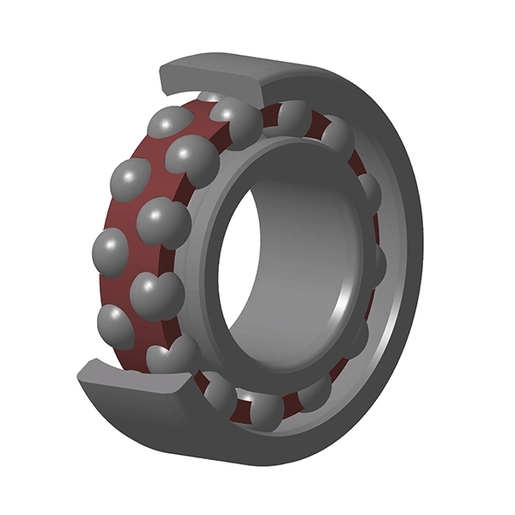

Łożysko kulkowe wahliwe, z koszykiem poliamidowym, otwarte
Zaloguj
Dodaj do koszykaDo pobrania
Brak dokumentów

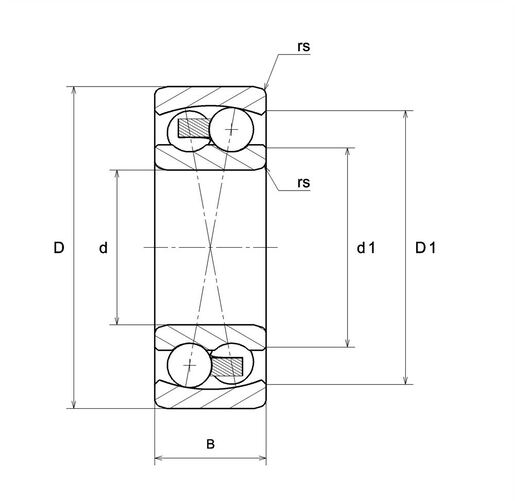

WYMIARY PRODUKTU | |
---|---|
Marka | SNR |
d - Średnica wewnętrzna | 15 mm |
D - Średnica zewnętrzna | 42 mm |
B - Szerokość łożyska/ pierścienia wewnętrznego | 13 mm |
d1 - Pierścień wewnętrzny o średnicy zewnętrznej | 24,1 mm |
D1 - Pierścień zewnętrzny o średnicy wewnętrznej | 32,6 mm |
rs - Minimalny promień zaokrąglenia | 1 mm |
Klasa luzu promieniowego | C3 |
Klasa dokładności | P0 |
Waga | 0,094 kg |
WYDAJNOŚĆ PRODUKTU | |
---|---|
C - Nośność dynamiczna | 9,5 kN |
C0 - Nośność statyczna | 2,28 kN |
Cu - Obciążenie graniczne przy zmęczeniu | 0,1 kN |
e - Współczynnik | 0.35 |
Y0 - Statyczny współczynnik obciążenia osiowego | 1.88 |
Y1 - Dolny współczynnik obciążenia osiowego | 1.79 |
Y2 - Górny współczynnik obciążenia osiowego | 2.77 |
Nref - Referencyjna prędkość termiczna | 14000 tr/min |
Nlim - mechaniczna prędkość graniczna | 24000 tr/min |
Tmin - Min czas pracy | -20 °C |
Tmax - Maks temperatura pracy | 120 °C |
CZĘSTOTLIWOŚCI ŁOŻYSK | |
---|---|
BPFO - Częstotliwość własna B.E. (60 rpm) | 3,886 Hz |
BPFI - Częstotliwość własna B.I. (60 rpm) | 6,114 Hz |
FTF - Częstotliwość własna kosza (60 rpm) | 0,389 Hz |
BSF - Częstotliwość własna elementów tocznych (60 rpm) | 4,153 Hz |

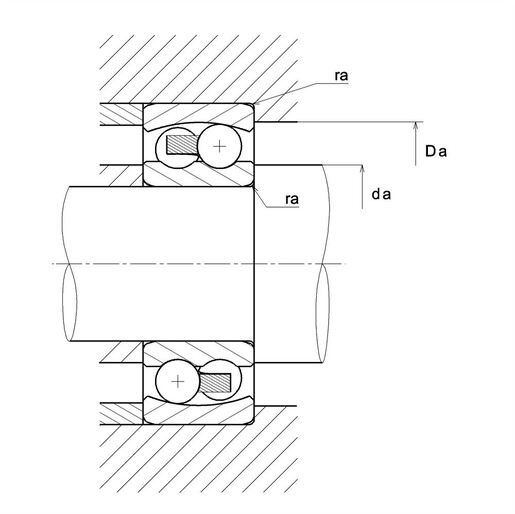

WYMIARY OTOCZENIA CZĘŚCI | |
---|---|
da min - Minimalna średnica ramienia IR | 20 mm |
Da max - Maksymalna średnica ramienia OR | 37 mm |
ra max - Maksymalny promień zaokrąglenia wału i obudowy | 1 mm |
