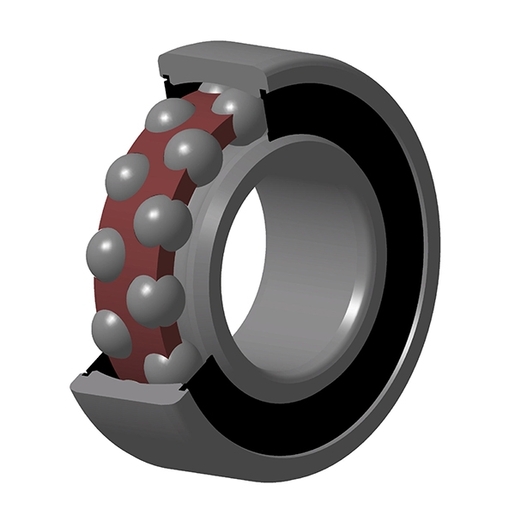

Łożysko kulkowe wahliwe, z koszykiem poliamidowym, uszczelki stykowe z obu stron
Zaloguj
Dodaj do koszykaDo pobrania
Brak dokumentów

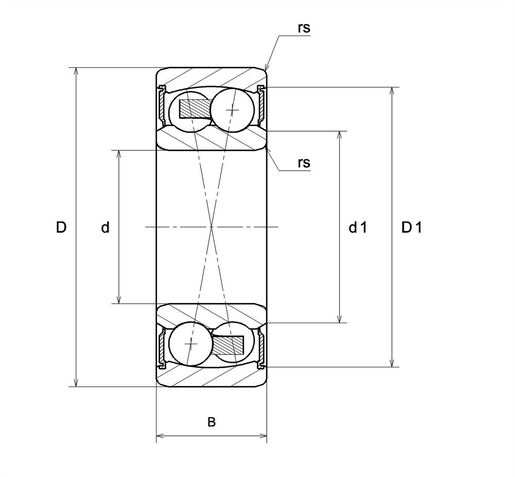

WYMIARY PRODUKTU | |
---|---|
Marka | SNR |
d - Średnica wewnętrzna | 30 mm |
D - Średnica zewnętrzna | 62 mm |
B - Szerokość łożyska/ pierścienia wewnętrznego | 20 mm |
d1 - Pierścień wewnętrzny o średnicy zewnętrznej | 37,3 mm |
D1 - Pierścień zewnętrzny o średnicy wewnętrznej | 54,1 mm |
rs - Minimalny promień zaokrąglenia | 1 mm |
Klasa luzu promieniowego | CN |
Klasa dokładności | P0 |
Waga | 0,28 kg |
WYDAJNOŚĆ PRODUKTU | |
---|---|
C - Nośność dynamiczna | 15,7 kN |
C0 - Nośność statyczna | 4,65 kN |
Cu - Obciążenie graniczne przy zmęczeniu | 0,21 kN |
e - Współczynnik | 0.25 |
Y0 - Statyczny współczynnik obciążenia osiowego | 2.65 |
Y1 - Dolny współczynnik obciążenia osiowego | 2.53 |
Y2 - Górny współczynnik obciążenia osiowego | 3.92 |
Nlim - mechaniczna prędkość graniczna | 6500 tr/min |
Tmin - Min czas pracy | -20 °C |
Tmax - Maks temperatura pracy | 120 °C |
CZĘSTOTLIWOŚCI ŁOŻYSK | |
---|---|
BPFO - Częstotliwość własna B.E. (60 rpm) | 5,787 Hz |
BPFI - Częstotliwość własna B.I. (60 rpm) | 8,213 Hz |
FTF - Częstotliwość własna kosza (60 rpm) | 0,413 Hz |
BSF - Częstotliwość własna elementów tocznych (60 rpm) | 5,52 Hz |

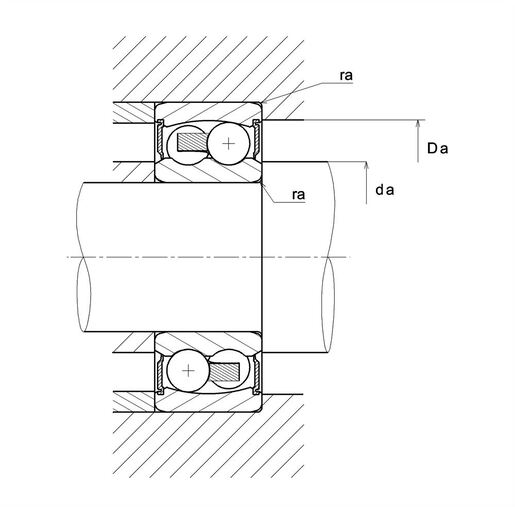

WYMIARY OTOCZENIA CZĘŚCI | |
---|---|
da min - Minimalna średnica ramienia IR | 35 mm |
Da max - Maksymalna średnica ramienia OR | 57 mm |
ra max - Maksymalny promień zaokrąglenia wału i obudowy | 1 mm |
