22211EAKW33ZZC3 - SNR

22211EAKW33ZZC3

product labelproduct label

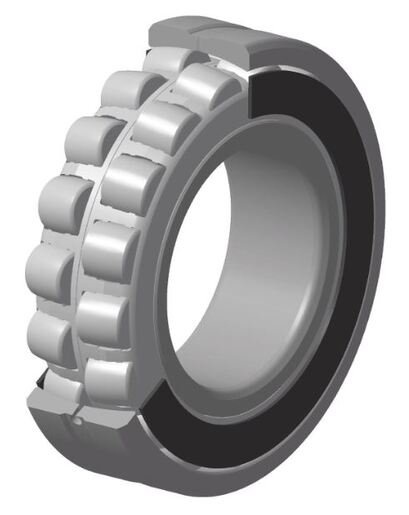

Łożysko baryłkowe może pracować przy wysokich obciążeniach i niewspółosiowości.  Nadaje się do pracy w ciężkich warunkach, takich jak: wstrząsy i uderzenia (kruszarki, przesiewacze, przenośniki, itp.). Dzięki marce ULTAGE, NTN-SNR oferuje w standardzie łożyska o zwiększonej wytrzymałości i trwałości.

Do pobrania

plik CAD

Dane techniczne

Aby dodać produkt do koszyka MUSISZ SIĘ ZALGOWAĆ
Skontaktuj się z nami
Specyfikacja

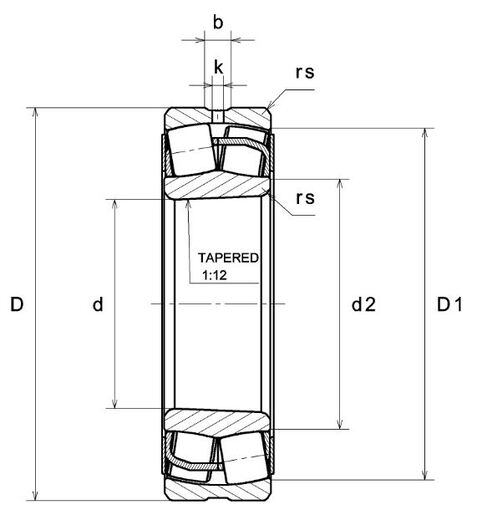

WYMIARY PRODUKTU

d 55 mm
D 100 mm
B 25 mm
d2 66 mm
D1 89,7 mm
rs min 1,5 mm
Liczba otworów smarowania 3 ou 4
b 6,35 mm
k 3 mm
Nr katalogowy powiązanej tulei H311
Coef e 0.23
Y1 2.95
Y2 4.39
Y0 2.89
Klasa luzu promieniowego C3
Waga 0,83 kg
Marka SNR
Product classification image

WYDAJNOŚĆ PRODUKTU

Nośność dynamiczna C 155 kN
Nośność statyczna C0 148 kN
Obciążenie graniczne przy zmęczeniu Cu 18 kN
Nref 6100 tr/min
Nlim 8200 tr/min
Min. czas pracy -40 °C
Maks. temperatura pracy 200 °C
Częstotliwość własna kosza (60 obr./min) 0,423 Hz
Częstotliwość własna elementów tocznych (60 obr./min) 6,287 Hz
Częstotliwość własna B.E. (60 obr./min) 7,618 Hz
Częstotliwość własna B.I. (60 obr./min) 10,382 Hz

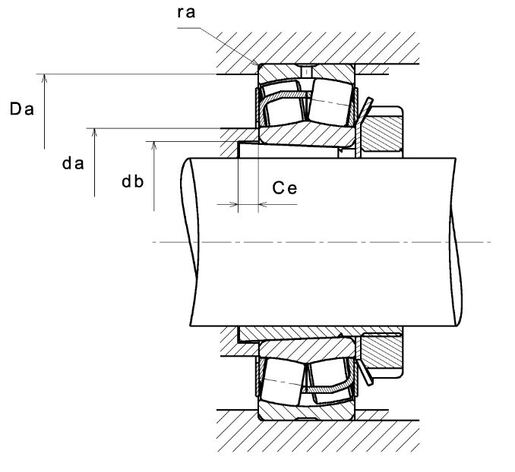

WYMIARY OTOCZENIA CZĘŚCI

da max 66 mm
da min 64 mm
db min 60 mm
Ce min 10 mm
Da max 91 mm
ra max 1,5 mm
