22213EAKW33ZZC3 - SNR

22213EAKW33ZZC3

product labelproduct label

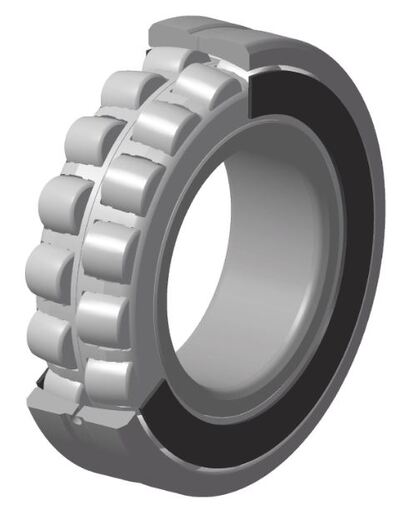

Łożysko baryłkowe może pracować przy wysokich obciążeniach i niewspółosiowości.  Nadaje się do pracy w ciężkich warunkach, takich jak: wstrząsy i uderzenia (kruszarki, przesiewacze, przenośniki, itp.). Dzięki marce ULTAGE, NTN EUROPE oferuje w standardzie łożyska o zwiększonej wytrzymałości i trwałości.

Do pobrania

Plik 3D

Dane techniczne

Aby dodać produkt do koszyka MUSISZ SIĘ ZALGOWAĆ
Skontaktuj się z nami
Specyfikacja

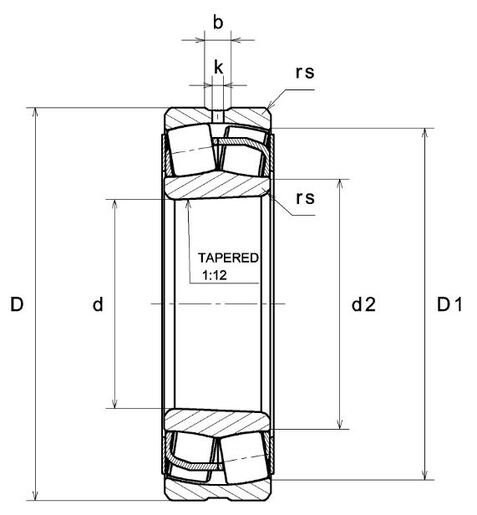

WYMIARY PRODUKTU

d - Średnica wewnętrzna 65 mm
D - Średnica zewnętrzna 120 mm
B - Szerokość łożyska/ pierścienia wewnętrznego 31 mm
d2 - Pierścień wewnętrzny o średnicy zewnętrznej 78,2 mm
D1 - Pierścień zewnętrzny o średnicy wewnętrznej 107 mm
rs - Minimalny promień zaokrąglenia 1,5 mm
Liczba otworów smarowania 3
b - szerokość rowkowa 7,83 mm
k - Średnica otworu 3,5 mm
Nr katalogowy powiązanej tulei H313
Klasa luzu promieniowego C3
Waga 1,54 kg
Marka SNR
Product classification image

WYDAJNOŚĆ PRODUKTU

C - Nośność dynamiczna 226 kN
C0 - Nośność statyczna 224 kN
Cu - Obciążenie graniczne przy zmęczeniu 27,3 kN
e - Współczynnik 0.24
Y0 - Statyczny współczynnik obciążenia osiowego 2.73
Y1 - Dolny współczynnik obciążenia osiowego 2.79
Y2 - Górny współczynnik obciążenia osiowego 4.15
Nref - Referencyjna prędkość termiczna 5300 tr/min
Nlim - mechaniczna prędkość graniczna 6900 tr/min
Tmin - Min czas pracy -40 °C
Tmax - Maks temperatura pracy 200 °C

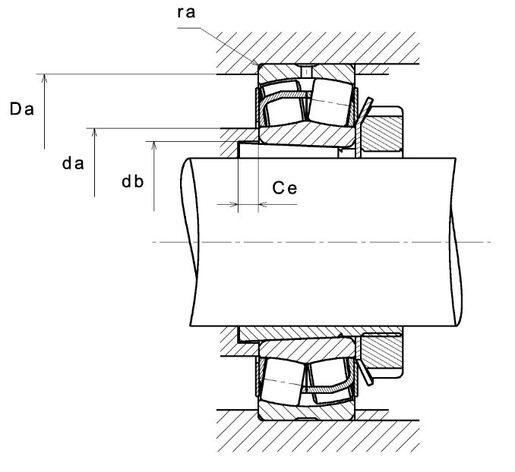

WYMIARY OTOCZENIA CZĘŚCI

da max - Maksymalna średnica ramienia IR 78,2 mm
da min - Minimalna średnica ramienia IR 74 mm
db - Minimalna średnica tulei 70 mm
Ce - Min długość tulei 8 mm
Da max - Maksymalna średnica ramienia OR 111 mm
ra max - Maksymalny promień zaokrąglenia wału i obudowy 1,5 mm
