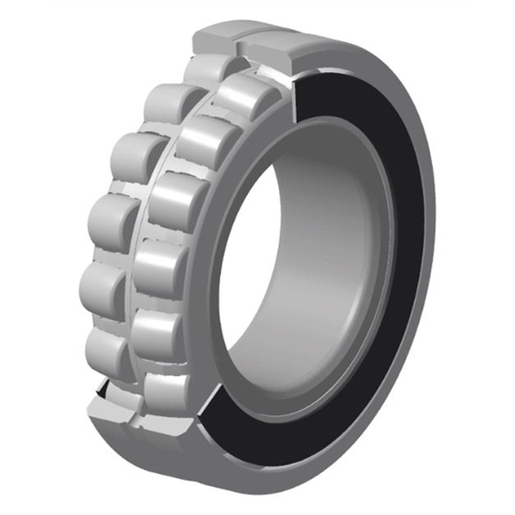

ROX is a patented solution designed for conveyor applications in polluted environments: the harsher the environment, the better it performs. ROX is ideal for applications in industries like mining and quarrying, cement, pulp and paper, recycling, and steel.
Designed for maintenance managers, ROX maximizes production by significantly reducing downtime: more than 2 times longer bearing life, and lubrication reduced by more than 50% compared to open solutions thanks to the dual metallic shields (ZZ).
The welded deflectors on the cage allow for bearing misalignment and radial clearance control during assembly. Speed, temperature, assembly, adjustment, and accessories are all identical to the equivalent standard open version. It is also 100% compatible with standard premium bearings (ISO).
Łożysko baryłkowe może pracować przy wysokich obciążeniach i niewspółosiowości. Nadaje się do pracy w ciężkich warunkach, takich jak: wstrząsy i uderzenia (kruszarki, przesiewacze, przenośniki, itp.). Dzięki marce ULTAGE, NTN oferuje w standardzie łożyska o zwiększonej wytrzymałości i trwałości.
Zaloguj
Dodaj do koszykaDocumentation
Product information

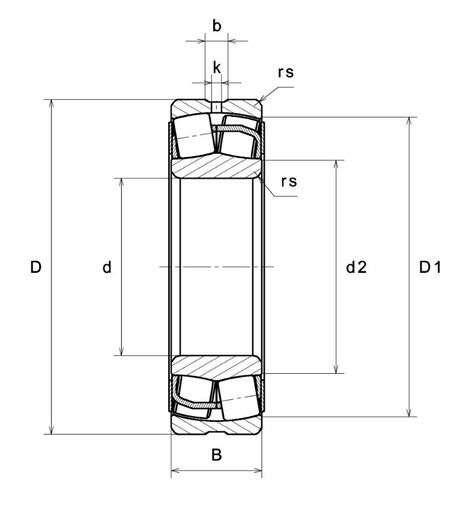

| WYMIARY PRODUKTU | |
|---|---|
| Marka | SNR |
| d - Średnica wewnętrzna | 75 mm |
| D - Średnica zewnętrzna | 130 mm |
| B - Szerokość łożyska/ pierścienia wewnętrznego | 31 mm |
| d2 - Pierścień wewnętrzny o średnicy zewnętrznej | 88,4 mm |
| D1 - Pierścień zewnętrzny o średnicy wewnętrznej | 117,8 mm |
| rs - Minimalny promień zaokrąglenia | 1,5 mm |
| Liczba otworów smarowania | 3 |
| b - szerokość rowkowa | 7,37 mm |
| k - Średnica otworu | 3,5 mm |
| Klasa luzu promieniowego | CN |
| Waga | 1,72 kg |
| WYDAJNOŚĆ PRODUKTU | |
|---|---|
| C - Nośność dynamiczna | 244 kN |
| C0 - Nośność statyczna | 249 kN |
| Cu - Obciążenie graniczne przy zmęczeniu | 29,9 kN |
| e - Współczynnik | 0.22 |
| Y0 - Statyczny współczynnik obciążenia osiowego | 3.06 |
| Y1 - Dolny współczynnik obciążenia osiowego | 3.13 |
| Y2 - Górny współczynnik obciążenia osiowego | 4.67 |
| N ref - Referencyjna prędkość termiczna | 4600 tr/min |
| N lim - mechaniczna prędkość graniczna | 6200 tr/min |
| Tmin - Min czas pracy | -40 °C |
| Tmax - Maks temperatura pracy | 200 °C |
| CZĘSTOTLIWOŚCI ŁOŻYSK | |
|---|---|
| BPFO - Częstotliwość przetaczania na pierścieniu zewnętrznym (60 obr./min) | 8,127 Hz |
| BPFI - Częstotliwość przetaczania na pierścieniu wewnętrznym (60 obr./min) | 10,873 Hz |
| BSF - Częstotliwość przetoczenia na elemencie tocznym (60 obr./min) | 6,707 Hz |
| BRF - Częstotliwość rotacji elementu tocznego (60 obr./min) | 3,354 Hz |
| FTF - Częstotliwość obrotowa - koszyk (60 obr./min) | 0,428 Hz |

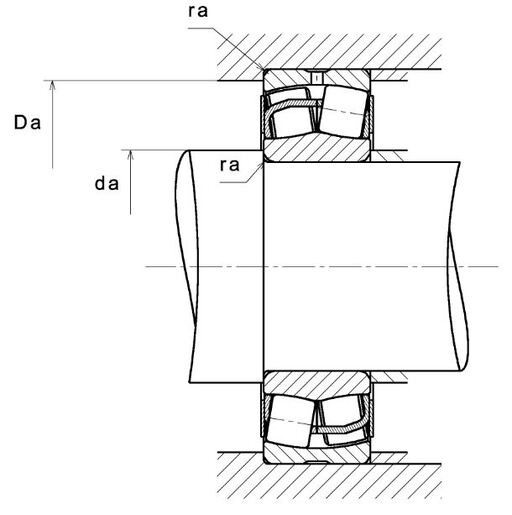

| WYMIARY OTOCZENIA CZĘŚCI | |
|---|---|
| da max - Maksymalna średnica ramienia IR | 88,4 mm |
| da min - Minimalna średnica ramienia IR | 84 mm |
| db - Minimalna średnica tulei | 0 mm |
| Da max - Maksymalna średnica ramienia OR | 121 mm |
| ra max - Maksymalny promień zaokrąglenia wału i obudowy | 1,5 mm |
