22216EAKW33ZZC3 - SNR

22216EAKW33ZZC3

product labelproduct label

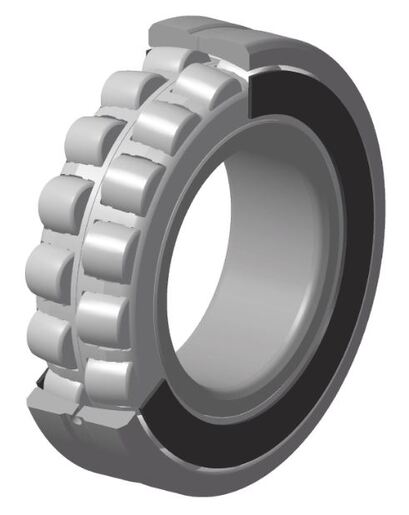

Łożysko baryłkowe może pracować przy wysokich obciążeniach i niewspółosiowości.  Nadaje się do pracy w ciężkich warunkach, takich jak: wstrząsy i uderzenia (kruszarki, przesiewacze, przenośniki, itp.). Dzięki marce ULTAGE, NTN EUROPE oferuje w standardzie łożyska o zwiększonej wytrzymałości i trwałości.

Do pobrania

Plik 3D

Dane techniczne

Aby dodać produkt do koszyka MUSISZ SIĘ ZALGOWAĆ
Skontaktuj się z nami
Specyfikacja

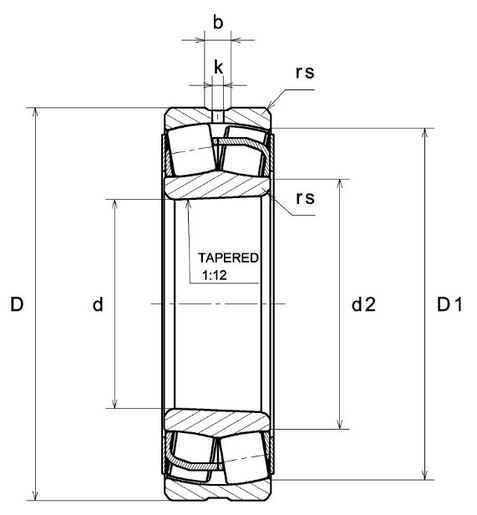

WYMIARY PRODUKTU

d - Średnica wewnętrzna 80 mm
D - Średnica zewnętrzna 140 mm
B - Szerokość łożyska/ pierścienia wewnętrznego 33 mm
d2 - Pierścień wewnętrzny o średnicy zewnętrznej 94,9 mm
D1 - Pierścień zewnętrzny o średnicy wewnętrznej 126,7 mm
rs - Minimalny promień zaokrąglenia 2 mm
Liczba otworów smarowania 3
b - szerokość rowkowa 7,87 mm
k - Średnica otworu 3,5 mm
Nr katalogowy powiązanej tulei H316
Klasa luzu promieniowego C3
Waga 2,1 kg
Marka SNR
Product classification image

WYDAJNOŚĆ PRODUKTU

C - Nośność dynamiczna 278 kN
C0 - Nośność statyczna 287 kN
Cu - Obciążenie graniczne przy zmęczeniu 33,8 kN
e - Współczynnik 0.22
Y0 - Statyczny współczynnik obciążenia osiowego 3.07
Y1 - Dolny współczynnik obciążenia osiowego 3.14
Y2 - Górny współczynnik obciążenia osiowego 4.67
Nref - Referencyjna prędkość termiczna 4300 tr/min
Nlim - mechaniczna prędkość graniczna 5800 tr/min
Tmin - Min czas pracy -40 °C
Tmax - Maks temperatura pracy 200 °C

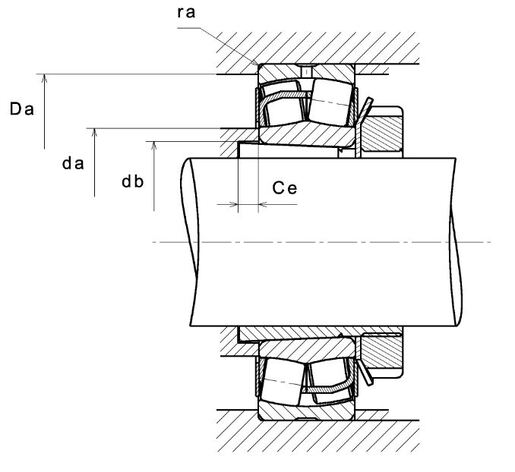

WYMIARY OTOCZENIA CZĘŚCI

da max - Maksymalna średnica ramienia IR 94,9 mm
da min - Minimalna średnica ramienia IR 91 mm
db - Minimalna średnica tulei 85 mm
Ce - Min długość tulei 12 mm
Da max - Maksymalna średnica ramienia OR 129 mm
ra max - Maksymalny promień zaokrąglenia wału i obudowy 2 mm
