22220EAW33ZZ - SNR

22220EAW33ZZ

product labelproduct label

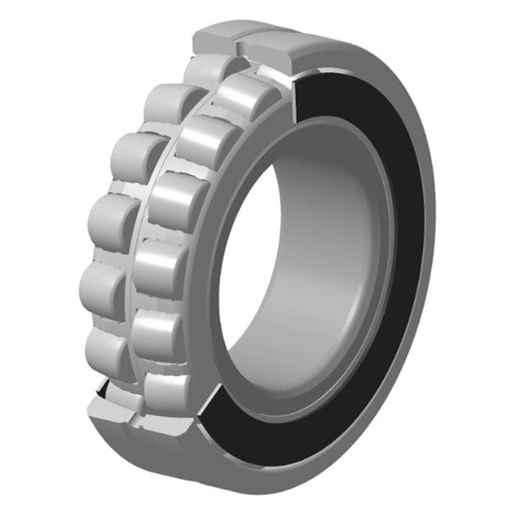

Łożysko baryłkowe może pracować przy wysokich obciążeniach i niewspółosiowości.  Nadaje się do pracy w ciężkich warunkach, takich jak: wstrząsy i uderzenia (kruszarki, przesiewacze, przenośniki, itp.). Dzięki marce ULTAGE, NTN EUROPE oferuje w standardzie łożyska o zwiększonej wytrzymałości i trwałości.

Do pobrania

Plik 3D

Dane techniczne

Aby dodać produkt do koszyka MUSISZ SIĘ ZALGOWAĆ
Skontaktuj się z nami
Specyfikacja

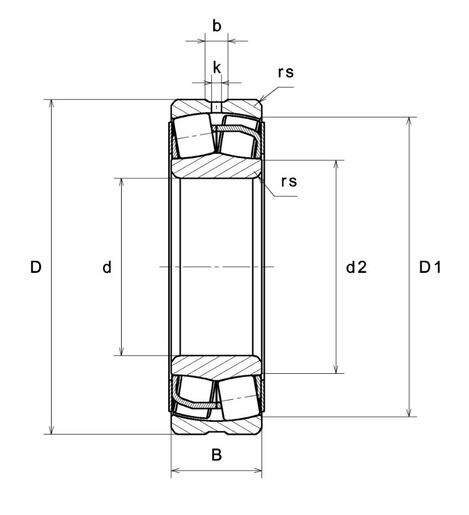

WYMIARY PRODUKTU

d - Średnica wewnętrzna 100 mm
D - Średnica zewnętrzna 180 mm
B - Szerokość łożyska/ pierścienia wewnętrznego 46 mm
d2 - Pierścień wewnętrzny o średnicy zewnętrznej 118,2 mm
D1 - Pierścień zewnętrzny o średnicy wewnętrznej 160,8 mm
rs - Minimalny promień zaokrąglenia 2,1 mm
Liczba otworów smarowania 3
b - szerokość rowkowa 11 mm
k - Średnica otworu 5 mm
Klasa luzu promieniowego CN
Waga 4,989 kg
Marka SNR
Product classification image

WYDAJNOŚĆ PRODUKTU

C - Nośność dynamiczna 472 kN
C0 - Nośność statyczna 495 kN
Cu - Obciążenie graniczne przy zmęczeniu 54,3 kN
e - Współczynnik 0.24
Y0 - Statyczny współczynnik obciążenia osiowego 2.78
Y1 - Dolny współczynnik obciążenia osiowego 2.84
Y2 - Górny współczynnik obciążenia osiowego 4.23
Nref - Referencyjna prędkość termiczna 3600 tr/min
Nlim - mechaniczna prędkość graniczna 4600 tr/min
Tmin - Min czas pracy -40 °C
Tmax - Maks temperatura pracy 200 °C

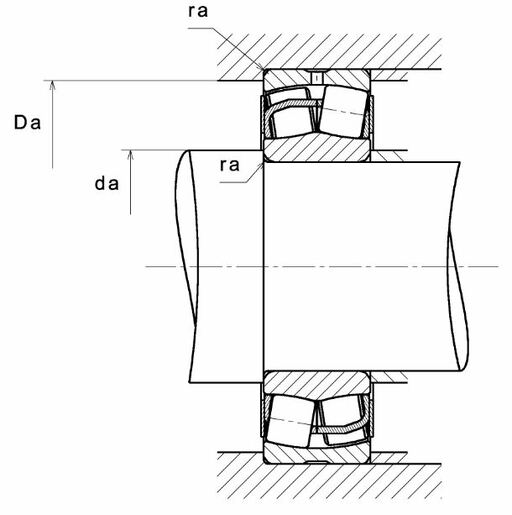

WYMIARY OTOCZENIA CZĘŚCI

da max - Maksymalna średnica ramienia IR 118,2 mm
da min - Minimalna średnica ramienia IR 112 mm
db - Minimalna średnica tulei 0 mm
Da max - Maksymalna średnica ramienia OR 168 mm
ra max - Maksymalny promień zaokrąglenia wału i obudowy 2 mm
