Łożysko kulkowe wahliwe, z koszykiem poliamidowym, uszczelki stykowe z obu stron
Zaloguj
Dodaj do koszykaDocumentation
Product information

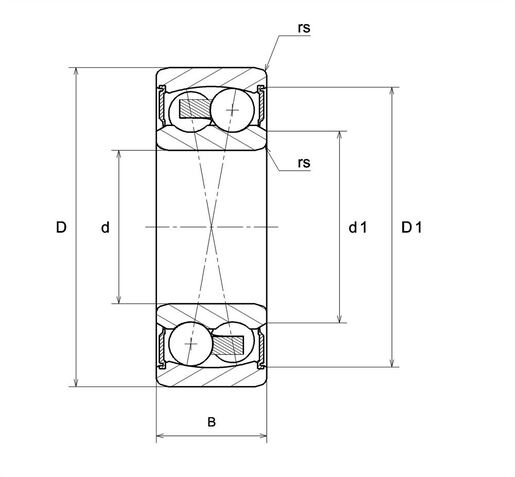

WYMIARY PRODUKTU | |
---|---|
Marka | SNR |
d - Średnica wewnętrzna | 50 mm |
D - Średnica zewnętrzna | 110 mm |
B - Szerokość łożyska/ pierścienia wewnętrznego | 40 mm |
d1 - Pierścień wewnętrzny o średnicy zewnętrznej | 65,5 mm |
D1 - Pierścień zewnętrzny o średnicy wewnętrznej | 95,7 mm |
rs - Minimalny promień zaokrąglenia | 2 mm |
Klasa luzu promieniowego | CN |
Klasa dokładności | P0 |
Waga | 1,78 kg |
WYDAJNOŚĆ PRODUKTU | |
---|---|
C - Nośność dynamiczna | 41,6 kN |
C0 - Nośność statyczna | 14,2 kN |
Cu - Obciążenie graniczne przy zmęczeniu | 0,65 kN |
e - Współczynnik | 0.24 |
Y0 - Statyczny współczynnik obciążenia osiowego | 2.73 |
Y1 - Dolny współczynnik obciążenia osiowego | 2.6 |
Y2 - Górny współczynnik obciążenia osiowego | 4.03 |
N lim - mechaniczna prędkość graniczna | 3700 tr/min |
Tmin - Min czas pracy | -20 °C |
Tmax - Maks temperatura pracy | 120 °C |
CZĘSTOTLIWOŚCI ŁOŻYSK | |
---|---|
BPFO - Częstotliwość przetaczania na pierścieniu zewnętrznym (60 obr./min) | 6,26 Hz |
BPFI - Częstotliwość przetaczania na pierścieniu wewnętrznym (60 obr./min) | 8,74 Hz |
BSF - Częstotliwość przetoczenia na elemencie tocznym (60 obr./min) | 5,807 Hz |
BRF - Częstotliwość rotacji elementu tocznego (60 obr./min) | 2,904 Hz |
FTF - Częstotliwość obrotowa - koszyk (60 obr./min) | 0,417 Hz |

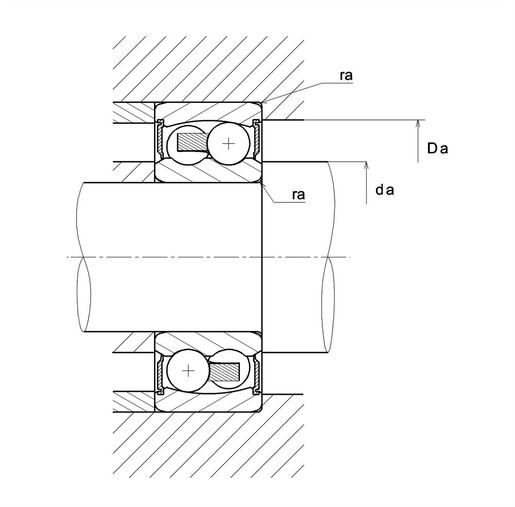

WYMIARY OTOCZENIA CZĘŚCI | |
---|---|
da min - Minimalna średnica ramienia IR | 59 mm |
Da max - Maksymalna średnica ramienia OR | 101 mm |
ra max - Maksymalny promień zaokrąglenia wału i obudowy | 2 mm |
