23256EMD1C3 - NTN

23256EMD1C3

product label

Łożysko baryłkowe może pracować przy wysokich obciążeniach i niewspółosiowości.  Nadaje się do pracy w ciężkich warunkach, takich jak: wstrząsy i uderzenia (kruszarki, przesiewacze, przenośniki, itp.). Dzięki marce ULTAGE, NTN EUROPE oferuje w standardzie łożyska o zwiększonej wytrzymałości i trwałości.

Do pobrania

Plik 3D

Dane techniczne

Aby dodać produkt do koszyka MUSISZ SIĘ ZALGOWAĆ
Skontaktuj się z nami
WYMIARY PRODUKTU
d - Średnica wewnętrzna280 mm
D - Średnica zewnętrzna500 mm
B - Szerokość łożyska/ pierścienia wewnętrznego176 mm
d2 - Pierścień wewnętrzny o średnicy zewnętrznej0 mm
D1 - Pierścień zewnętrzny o średnicy wewnętrznej426 mm
rs - Minimalny promień zaokrąglenia5 mm
Liczba otworów smarowania8
b - szerokość rowkowa27 mm
k - Średnica otworu16 mm
Klasa luzu promieniowegoC3
Waga152 kg
MarkaNTN
Product classification image
WYDAJNOŚĆ PRODUKTU
C - Nośność dynamiczna3810 kN
C0 - Nośność statyczna5420 kN
Cu - Obciążenie graniczne przy zmęczeniu193 kN
e - Współczynnik0.35
Y0 - Statyczny współczynnik obciążenia osiowego1.91
Y1 - Dolny współczynnik obciążenia osiowego1.95
Y2 - Górny współczynnik obciążenia osiowego2.9
Nlim - Prędkość graniczna smarowania olejem950 tr/min
Nlim - Prędkość graniczna smarowania smarem740 tr/min
Tmin - Min czas pracy-40 °C
Tmax - Maks temperatura pracy200 °C
BEARING FREQUENCIES
BPFO - Częstotliwość własna B.E. (60 obr./min)8,667 Hz
BPFI - Częstotliwość własna B.I. (60 obr./min)11,333 Hz
FTF - Częstotliwość własna kosza (60 obr./min)0,433 Hz
BSF - Częstotliwość własna elementów tocznych (60 obr./min)7,178 Hz
WYMIARY OTOCZENIA CZĘŚCI
da min - Minimalna średnica ramienia IR300 mm
Da max - Maksymalna średnica ramienia OR480 mm
ra max - Maksymalny promień zaokrąglenia wału i obudowy5 mm
Product classification image

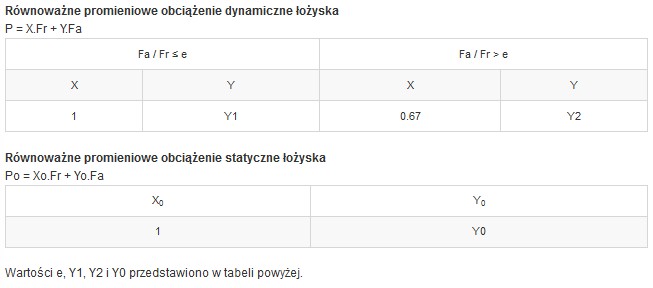

Calcul factors image
