24032EAK30W33 - SNR

24032EAK30W33

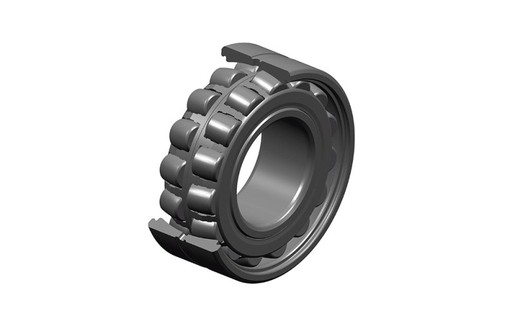

Łożysko baryłkowe dwurzędowe, koszyk blaszany, rowek i otwory do smarowania na pierścieniu zewnętrznym, otwór stożkowy 1:30, szerokość niezgodna z ISO, uszczelki stykowe po obu stronach

product label

Łożysko baryłkowe może pracować przy wysokich obciążeniach i niewspółosiowości.  Nadaje się do pracy w ciężkich warunkach, takich jak: wstrząsy i uderzenia (kruszarki, przesiewacze, przenośniki, itp.). Dzięki marce ULTAGE, NTN-SNR oferuje w standardzie łożyska o zwiększonej wytrzymałości i trwałości.

Do pobrania

plik CAD

Dane techniczne

Aby dodać produkt do koszyka MUSISZ SIĘ ZALGOWAĆ
Skontaktuj się z nami
Specyfikacja

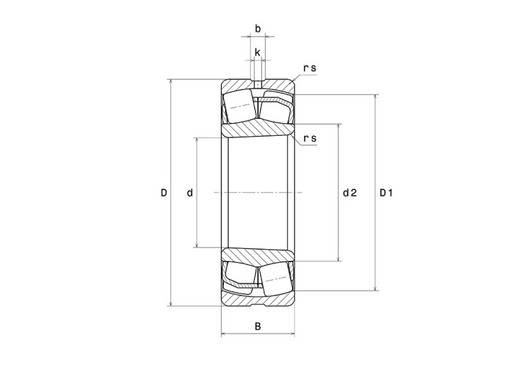

WYMIARY PRODUKTU

d 160 mm
D 240 mm
B 80 mm
d2 173,8 mm
D1 216,2 mm
rs min 2,1 mm
Liczba otworów smarowania 3 or 4
b 9,48 mm
k 4,5 mm
Nr katalogowy powiązanej tulei H24032
Coef (e) 0.29
Y1 2.32
Y2 3.45
Y0 2.26
Klasa luzu promieniowego CN
Waga 11,48 kg
Marka SNR
Product classification image

WYDAJNOŚĆ PRODUKTU

Nośność dynamiczna (C) 953 kN
Nośność statyczna (C0) 1320 kN
Obciążenie graniczne przy zmęczeniu (Cu) 130 kN
Nref 1800 tr/min
Nlim 2600 tr/min
Min. czas pracy (Tmin) -40 °C
Maks. temperatura pracy (Tmax) 200 °C

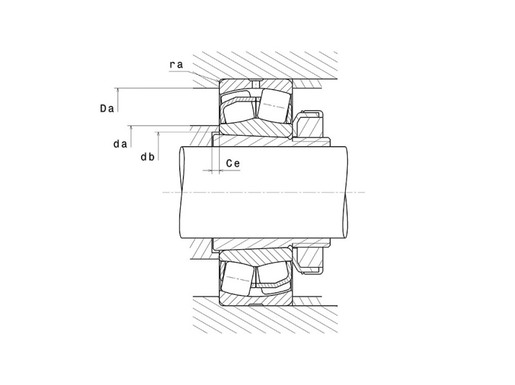

WYMIARY OTOCZENIA CZĘŚCI

da max 0 mm
da min 170,2 mm
Da max 229,8 mm
ra max 2 mm
Product classification image
Calcul factors image
