WYMIARY PRODUKTU | Marka | NTN |
d - Średnica wewnętrzna podkładki wału | 85 mm |
D - Średnica zewnętrzna podkładki obudowy | 150 mm |
D1 - Podkładka obudowy o średnicy wewnętrznej | 114 mm |
d1 - Podkładka wału o średnicy zewnętrznej | 143,5 mm |
T - Wysokość łożyska oporowego | 39 mm |
C - Szerokość podkładki obudowy | 19 mm |
Waga | 2,94 kg |
WYDAJNOŚĆ PRODUKTU | Ca - Dynamiczna nośność osiowa | 295 kN |
C0a - Statyczna nośność osiowa | 820 kN |
Cua - Graniczna nośność osiowa | 78,5 kN |
Nlim - Prędkość graniczna smarowania olejem | 2300 tr/min |
Tmin - Min czas pracy | -40 °C |
Tmax - Maks temperatura pracy | 200 °C |

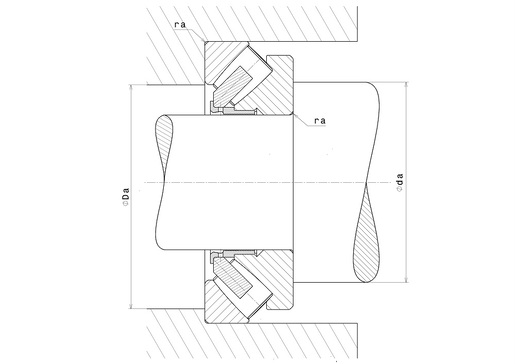

WYMIARY OTOCZENIA CZĘŚCI | ras max - Maksymalny promień zaokrąglenia wału i obudowy | 1,5 mm |
rs - Minimalny promień zaokrąglenia | 1,5 mm |
Da max - Maksymalna średnica ramienia OR | 135 mm |
da min - Minimalna średnica ramienia IR | 115 mm |
