6209HVZZ - SNR

6209HVZZ

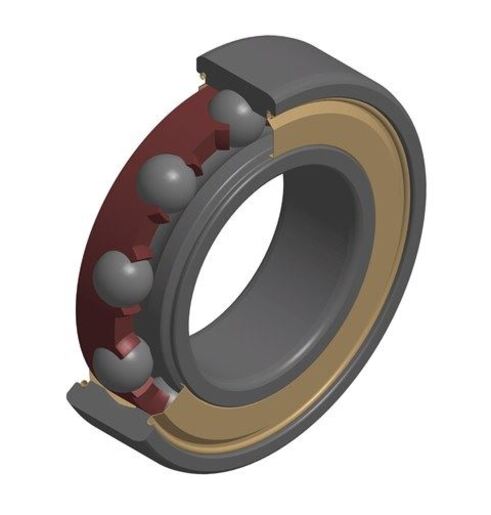

Łożysko kulkowe TOPLINE, promieniowe, koszyk poliamidowy, blaszki po obu stronach, do aplikacji o wysokich prędkościach

product label

Łożysko kulkowe jednorzędowe to najpopularniejszy typ łożyska. Jest dostępne w wielu rozmiarach z opcjami takimi jak: uszczelnienie (uszczelki lub blaszki), obecność pierścienia osadczego, różne wartości luzu, kilka typów koszyków, itp.

Do pobrania

Plik 3D

Dane techniczne

Aby dodać produkt do koszyka MUSISZ SIĘ ZALGOWAĆ
Skontaktuj się z nami
Specyfikacja

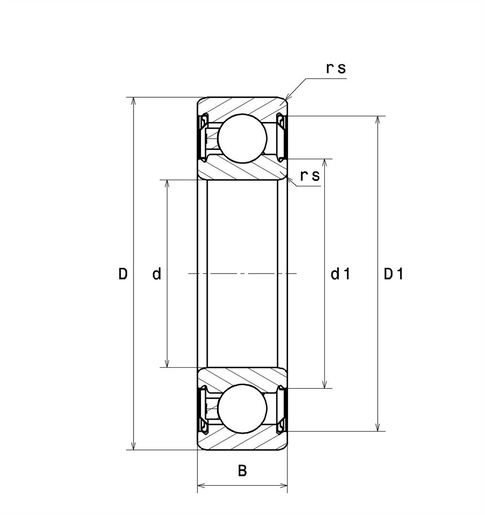

WYMIARY PRODUKTU

d 45 mm
D 85 mm
B 19 mm
d1 54,5 mm
D1 75,6 mm
rs min 1,1 mm
Klasa luzu promieniowego C3
Waga 0,404 kg
Marka SNR
Product classification image

WYDAJNOŚĆ PRODUKTU

Nośność dynamiczna (C) 32,2 kN
Nośność statyczna (C0) 20,4 kN
Obciążenie graniczne przy zmęczeniu (Cu) 0,93 kN
f0 14.1
Nlim 13000 tr/min
Min. czas pracy (Tmin) -50 °C
Maks. temperatura pracy (Tmax) 120 °C

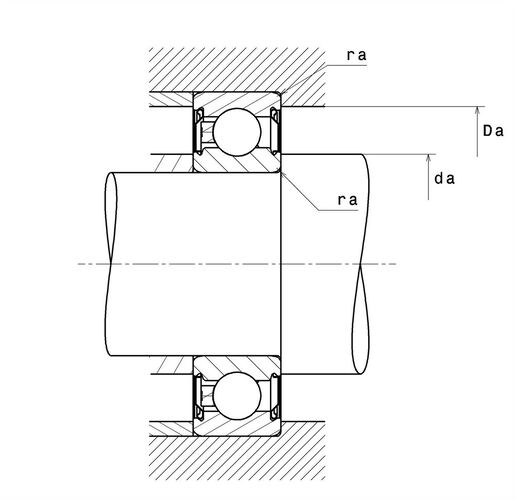

WYMIARY OTOCZENIA CZĘŚCI

da min 51,5 mm
da max 54,5 mm
Da max 78,5 mm
ra max 1 mm
Product classification image
Calcul factors image
