Łożysko kulkowe jednorzędowe to najpopularniejszy typ łożyska. Jest dostępne w wielu rozmiarach z opcjami takimi jak: uszczelnienie (uszczelki lub blaszki), obecność pierścienia osadczego, różne wartości luzu, kilka typów koszyków, itp.
Zaloguj
Dodaj do koszykaDocumentation
Product information

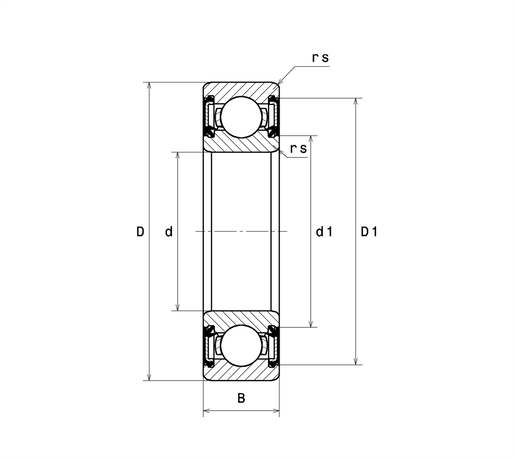

| WYMIARY PRODUKTU | |
|---|---|
| Marka | SNR |
| d - Średnica wewnętrzna | 20 mm |
| D - Średnica zewnętrzna | 52 mm |
| B - Szerokość łożyska/ pierścienia wewnętrznego | 15 mm |
| d1 - Pierścień wewnętrzny o średnicy zewnętrznej | 27,5 mm |
| D1 - Pierścień zewnętrzny o średnicy wewnętrznej | 44 mm |
| rs - Minimalny promień zaokrąglenia | 1,1 mm |
| Klasa luzu promieniowego | CN |
| Waga | 0,146 kg |
| WYDAJNOŚĆ PRODUKTU | |
|---|---|
| C - Nośność dynamiczna | 16,8 kN |
| C0 - Nośność statyczna | 7,9 kN |
| Cu - Obciążenie graniczne przy zmęczeniu | 0,36 kN |
| f0 - Współczynnik | 12.4 |
| N lim - mechaniczna prędkość graniczna | 11000 tr/min |
| Tmin - Min czas pracy | -30 °C |
| Tmax - Maks temperatura pracy | 120 °C |
| CZĘSTOTLIWOŚCI ŁOŻYSK | |
|---|---|
| BPFO - Częstotliwość przetaczania na pierścieniu zewnętrznym (60 obr./min) | 2,566 Hz |
| BPFI - Częstotliwość przetaczania na pierścieniu wewnętrznym (60 obr./min) | 4,434 Hz |
| BSF - Częstotliwość przetoczenia na elemencie tocznym (60 obr./min) | 3,483 Hz |
| BRF - Częstotliwość rotacji elementu tocznego (60 obr./min) | 1,742 Hz |
| FTF - Częstotliwość obrotowa - koszyk (60 obr./min) | 0,367 Hz |

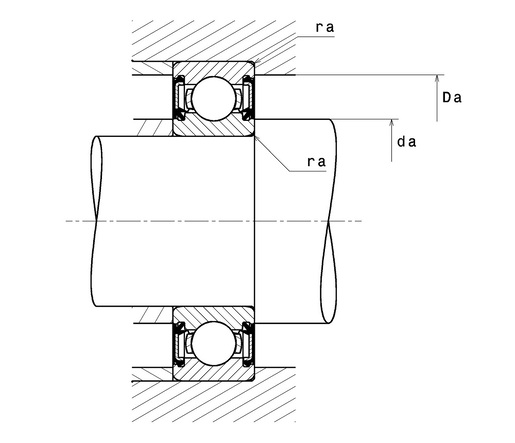

| WYMIARY OTOCZENIA CZĘŚCI | |
|---|---|
| da min - Minimalna średnica ramienia IR | 26,5 mm |
| da max - Maksymalna średnica ramienia IR | 27,5 mm |
| Da max - Maksymalna średnica ramienia OR | 45,5 mm |
| ra max - Maksymalny promień zaokrąglenia wału i obudowy | 1 mm |
