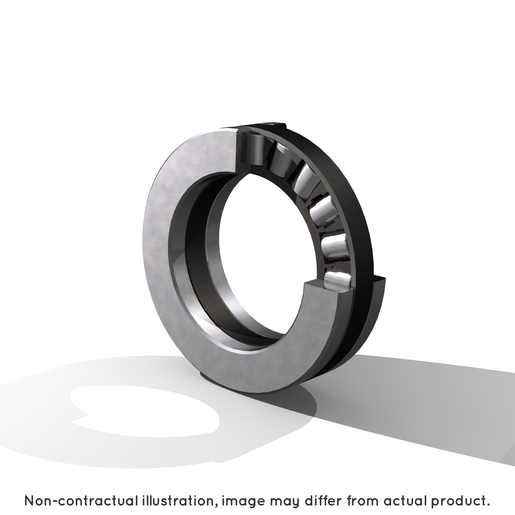

81106T2 - NTN

81106T2

Łożysko igiełkowe, łożysko igiełkowe wzdłużne, seria 811

Do pobrania

Plik 3D

Dane techniczne

Aby dodać produkt do koszyka MUSISZ SIĘ ZALGOWAĆ
Skontaktuj się z nami
WYMIARY PRODUKTU
MarkaNTN
d - Średnica otworu podkładki nośnej IR - WS30 mm
D - Średnica zewnętrzna podkładki podporowej OR - GS47 mm
d1 - rednica zewnętrzna podkładki podporowej IR - WS47 mm
D1 - Podkładka łożyska o średnicy otworu LUB - GS32 mm
T - Wysokość łożyska oporowego11 mm
Dw - średnica elementu tocznego5 mm
Dc1 - Średnica otworu koszyka rolkowego30 mm
Dc - Średnica zewnętrzna koszyka rolkowego47 mm
rs - Minimalny promień zaokrąglenia0,6 mm
Oznaczenie montażu koszykaK81106T2
Pierścień łożyskowy (pierścień wewnętrzny) WSWS81106
Pierścień łożyskowy (pierścień zewnętrzny) GSGS81106
Ea - referencyjna średnica zewnętrzna rolek43,9 mm
Eb - referencyjna średnica wewnętrzna rolek33,1 mm
Waga0,07 kg
Masa monażowa koszyka0,02 kg
Pierścień łożyskowy (pierścień wewnętrzny) Masa WS0,025 kg
Pierścień łożyska (pierścień zewnętrzny) Masa GS0,025 kg
Product classification image
WYDAJNOŚĆ PRODUKTU
Ca - Dynamiczna nośność osiowa27,8 kN
C0a - Statyczna nośność osiowa72,5 kN
Cua - Graniczna nośność osiowa8,85 kN
Nlim - Prędkość graniczna smarowania smarem1500 tr/min
Nlim - Prędkość graniczna smarowania olejem6000 tr/min
Tmin - Min czas pracy-20 °C
Tmax - Maks temperatura pracy120 °C
WYMIARY OTOCZENIA CZĘŚCI
da min - Minimalna średnica ramienia IR44 mm
Db max - Maksymalna OR średnica ramienia33 mm
ras max - Maksymalny promień zaokrąglenia wału i obudowy0,6 mm
