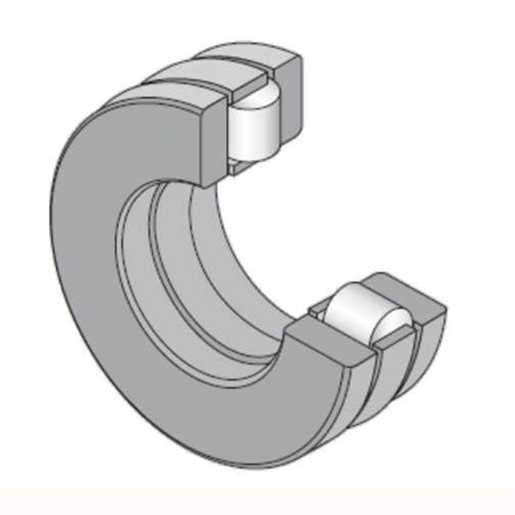

Łożysko igiełkowe, łożysko igiełkowe wzdłużne, seria 811
Plik 3D

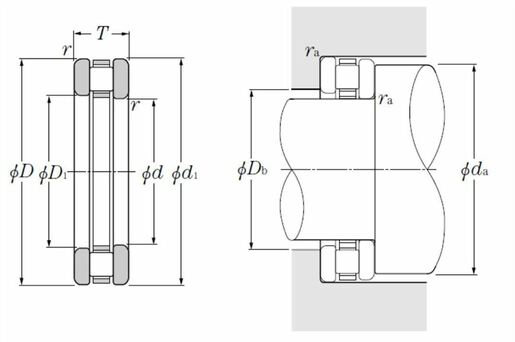

Dane techniczne
| WYMIARY PRODUKTU | |
|---|---|
| Marka | NTN |
| d - Średnica otworu podkładki nośnej IR - WS | 130 mm |
| D - Średnica zewnętrzna podkładki podporowej OR - GS | 170 mm |
| d1 - rednica zewnętrzna podkładki podporowej IR - WS | 170 mm |
| D1 - Podkładka łożyska o średnicy otworu LUB - GS | 132 mm |
| T - Wysokość łożyska oporowego | 30 mm |
| Dw - średnica elementu tocznego | 12 mm |
| Dc1 - Średnica otworu koszyka rolkowego | 130 mm |
| Dc - Średnica zewnętrzna koszyka rolkowego | 170 mm |
| rs - Minimalny promień zaokrąglenia | 1 mm |
| Oznaczenie montażu koszyka | K81126 |
| Pierścień łożyskowy (pierścień wewnętrzny) WS | WS81126 |
| Pierścień łożyskowy (pierścień zewnętrzny) GS | GS81126 |
| Ea - referencyjna średnica zewnętrzna rolek | 162,4 mm |
| Eb - referencyjna średnica wewnętrzna rolek | 137,7 mm |
| Waga | 1,74 kg |
| Masa monażowa koszyka | 0,415 kg |
| Pierścień łożyskowy (pierścień wewnętrzny) Masa WS | 0,663 kg |
| Pierścień łożyska (pierścień zewnętrzny) Masa GS | 0,663 kg |
| WYDAJNOŚĆ PRODUKTU | |
|---|---|
| Ca - Dynamiczna nośność osiowa | 197 kN |
| C0a - Statyczna nośność osiowa | 755 kN |
| Cua - Graniczna nośność osiowa | 81,5 kN |
| Nlim - Prędkość graniczna smarowania smarem | 400 tr/min |
| Nlim - Prędkość graniczna smarowania olejem | 1600 tr/min |
| Tmin - Min czas pracy | -20 °C |
| Tmax - Maks temperatura pracy | 120 °C |
| WYMIARY OTOCZENIA CZĘŚCI | |
|---|---|
| da min - Minimalna średnica ramienia IR | 162 mm |
| Db max - Maksymalna OR średnica ramienia | 137 mm |
| ras max - Maksymalny promień zaokrąglenia wału i obudowy | 1 mm |
