Tuleje kulkowe z kołnierzem umożliwiają precyzyjne i niskotarciowe ruchy liniowe na wałach z hartowanej stali.
Zaloguj
Dodaj do koszykaDocumentation
Product information
| WYMIARY PRODUKTU | |
|---|---|
| Marka | SNR |
| Typ projektu | BBER |
| Kategoria tulei kulkowych | Flange type ball bushings |
| Standardowy | ISO dimension |
| Liczba uszczelek | 2 |
| Materiał zewnętrzny cylinder lub segmenty stalowe | 100Cr6 |
| Materiał koszyka | RSt34-2 |
| Smarowanie wstępne | Non/No |

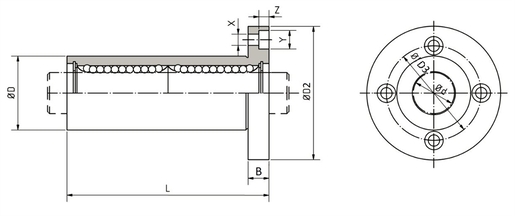

| d - Średnica wewnętrzna | 25 mm |
| d - Tolerancja średnicy wewnętrznej | 0,013/-0,002 |
| D - Średnica zewnętrzna | 40 mm |
| D - Tolerancja średnicy zewnętrznej | 0/-0,019 |
| L - Długość | 112 mm |
| L - Tolerancja długości | 0,3/-0,3 |
| B - Szerokość kołnierza | 8 mm |
| D2 - Średnica | 62 mm |
| D3 - Średnica | 51 mm |
| X | 5,5 mm |
| Y | 9 mm |
| Z | 5,1 mm |
| Maksymalna mimośrodowość | 0,017 mm |
| Liczba rzędów kulek | 6 |
| Waga | 0,54 kg |
| WYDAJNOŚĆ PRODUKTU | |
|---|---|
| Cmin | 1,49 kN |
| Cmax | 1,907 kN |
| C0min | 3,14 kN |
| C0max | 4,019 kN |
| Dopuszczalny moment statyczny My | 44 N/m |
| Tmin - Min czas pracy | -20 °C |
| Tmax - Maks temperatura pracy | 110 °C |
