CES209 - SNR

CES209

Cylindryczna średnica zewnętrzna, mocowanie przez mimośrodowy pierścień mocujący, uszczelka z pojedynczą wargą

Łożyska samonastawne są oferowane z różnymi akcesoriami mocującymi ułatwiającymi montaż

Do pobrania

Plik 3D

Dane techniczne

Aby dodać produkt do koszyka MUSISZ SIĘ ZALGOWAĆ
Skontaktuj się z nami
Specyfikacja

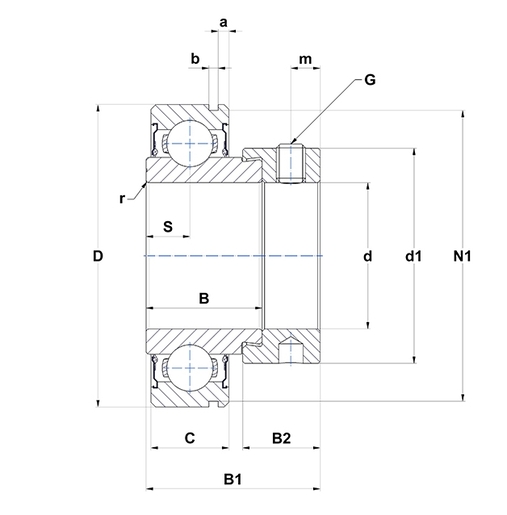

WYMIARY PRODUKTU

a - Odległość do rowków w OR 3,18 mm
b - Szerokość rowka w OR 1,9 mm
B - Szerokość Pierścienia Wewnętrznego 30,2 mm
B1 - Szerokość całkowita IR (z ekscent. kołnierzem blokującym / tuleją ciąganej) 43,7 mm
B2 - Szerokość mimośrodu. Zamek. kołnierz/nakrętka + podkładka tulei wciąganej 18,3 mm
C - Szerokość pierścienia zewnętrznego 19 mm
d - Średnica wału 45 mm
d1 - zewnętrzna średnica mimośrodu. Zamek. kołnierz / nakrętka tulei wciąganej 63,5 mm
D - Średnica zewnętrzna OR 85 mm
G - Ustaw rozmiar śruby M8x1
m - Odległość do śruby ustalającej 6,5 mm
N1 — średnica rowka w OR 81,81 mm
r - Pierścień wewnętrzny promienia 1.5
S - Dystans od czoła pierścienia wewnętrznego do osi bieżni 9,5 mm
SW - Rozmiar klucza 4 mm
Marka SNR
Product classification image

WYDAJNOŚĆ PRODUKTU

C - Ocena nośności dynamicznej 31,85 kN
C0 - Ocena nośności statycznej 20,8 kN
Minimalna temperatura pracy -20 °C
Maksymalna temperatura pracy 100 °C

INNE FUNKCJE

Waga 0,69 kg
Zalecane momenty dokręcania dla zestawu śrub 11,5 N-m
