DLG 315 AD - SNR

DLG 315 AD

Żeliwna oprawa na 3 łożyska, do smarowania smarem

Oprawy dla kilku łożysk umożliwiające stosowanie kombinacji różnych łożysk.

Do pobrania

Dane techniczne

KitTen kit zawiera następującą(e) referencję(e) - NU 315 EG15 C3 - NU 315 EG15 C3 + 6315 C3 - Fl 20 - V-90S
Aby dodać produkt do koszyka MUSISZ SIĘ ZALGOWAĆ
Skontaktuj się z nami
Specyfikacja

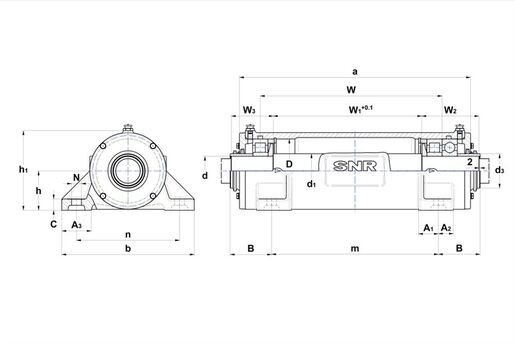

WYMIARY PRODUKTU

d - Średnica wału 75 mm
d1 - Średnica wału między łożyskami 90 mm
d3 - Średnica zewnętrzna tulei 90 mm
a - Długość obudowy 553 mm
b - Szerokość stopy obudowy 330 mm
c - Szerokość stopy obudowy 28 mm
h - Wysokość środka łożyska 100 mm
h1 - Wysokość obudowy 200 mm
m - Odległość otworu montażowego (długość) 400 mm
n - Odległość otworu montażowego (szerokość) 260 mm
N - Średnica otworu montażowego 20 mm
B - Odległość otworu montażowego do stopnia wału 91,5 mm
W - Odległość łożyska 438,5 mm
W1 - Długość wału środkowego 359 mm
W2 - Długość prawego końca wału 130,5 mm
W3 - Długość lewego końca wału 93,5 mm
A1 - Szerokość stopy (dla ZLG, szerokość wewnętrznej strony otworu) 45 mm
A2 - Szerokość stopy ZLG przy zewnętrznej stronie otworu 35 mm
A3 - Szerokość stopy ZLG 70 mm
D - Średnica gniazda łożyska 160 mm
Waga 47 kg
Materiał obudowy grey cast
Marka SNR
Product classification image

WKRĘTY

G - Śruby mocujące M16
Zalecane momenty dokręcania śrub mocujących 150 N-m
Śruby pokrywy M8x25
Zalecane momenty dokręcania śrub pokrywy 17 N-m
