DLG 320 AD - SNR

DLG 320 AD

Żeliwna oprawa na 3 łożyska, do smarowania smarem

Oprawy dla kilku łożysk umożliwiające stosowanie kombinacji różnych łożysk.

Do pobrania

Dane techniczne

KitTen kit zawiera następującą(e) referencję(e) - NU320EG15C3 - NU 320 EG15 C3 + 6320 C3 - V-120S - Fl 27
Aby dodać produkt do koszyka MUSISZ SIĘ ZALGOWAĆ
Skontaktuj się z nami
Specyfikacja

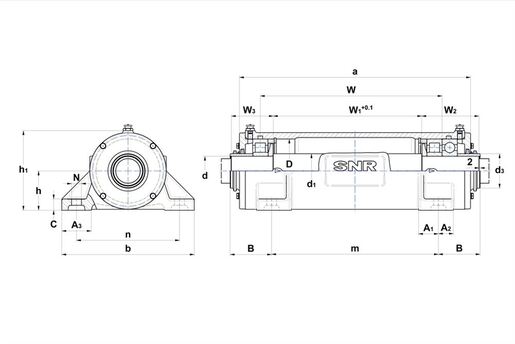

WYMIARY PRODUKTU

d - Średnica wału 100 mm
d1 - Średnica wału między łożyskami 115 mm
d3 - Średnica zewnętrzna tulei 120 mm
a - Długość obudowy 657 mm
b - Szerokość stopy obudowy 400 mm
c - Szerokość stopy obudowy 40 mm
h - Wysokość środka łożyska 130 mm
h1 - Wysokość obudowy 264 mm
m - Odległość otworu montażowego (długość) 500 mm
n - Odległość otworu montażowego (szerokość) 320 mm
N - Średnica otworu montażowego 24 mm
B - Odległość otworu montażowego do stopnia wału 95,5 mm
W - Odległość łożyska 525,5 mm
W1 - Długość wału środkowego 432 mm
W2 - Długość prawego końca wału 153 mm
W3 - Długość lewego końca wału 106 mm
A1 - Szerokość stopy (dla ZLG, szerokość wewnętrznej strony otworu) 60 mm
A2 - Szerokość stopy ZLG przy zewnętrznej stronie otworu 50 mm
A3 - Szerokość stopy ZLG 80 mm
D - Średnica gniazda łożyska 215 mm
Waga 93 kg
Materiał obudowy grey cast
Marka SNR
Product classification image

WKRĘTY

G - Śruby mocujące M20
Zalecane momenty dokręcania śrub mocujących 290 N-m
Śruby pokrywy M8x25
Zalecane momenty dokręcania śrub pokrywy 17 N-m
