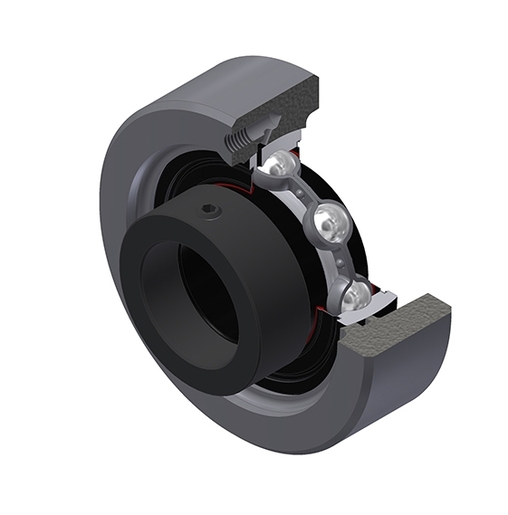

Oprawa żeliwna, łożysko kulkowe z mimośrodowym pierścieniem mocującym, uszczelka z pojedynczą wargą, do aplikacji o wysokich temperaturach
Zespoły łożyskowe samonastawne są dostępne w oprawach o różnym typie montażu wykonanych z żeliwa, stali nierdzewnej lub plastiku.
Plik 3D
Dane techniczne
Specyfikacja

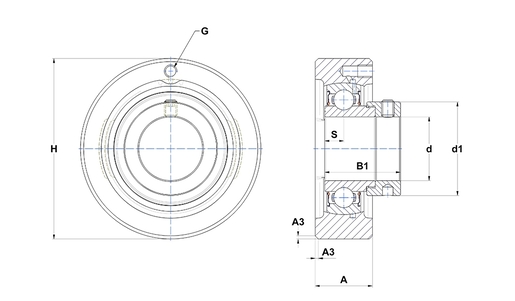

WYMIARY PRODUKTU | |
|---|---|
| A - Szerokość obudowy | 22 mm |
| A3 - Głębokość centrowania / wymiar fazki | 1,5 mm |
| B1 - Szerokość całkowita IR (z ekscent. kołnierzem blokującym / tuleją ciąganej) | 30,9 mm |
| d - Średnica wału | 25 mm |
| d1 - zewnętrzna średnica mimośrodu. Zamek. kołnierz / nakrętka tulei wciąganej | 37,4 mm |
| G - Smarownica | M6x1 |
| H - Długość, szerokość lub średnica obudowy | 80 mm |
| S - Dystans od czoła pierścienia wewnętrznego do osi bieżni | 7,5 mm |
| Marka | SNR |
WYDAJNOŚĆ PRODUKTU | |
|---|---|
| C - Ocena nośności dynamicznej | 14 kN |
| C0 - Ocena nośności statycznej | 7,88 kN |
| Minimalna temperatura pracy | -20 °C |
| Maksymalna temperatura pracy | 200 °C |
INNE FUNKCJE | |
|---|---|
| Waga | 0,59 kg |
