ESF202-10T04 - SNR

ESF202-10T04

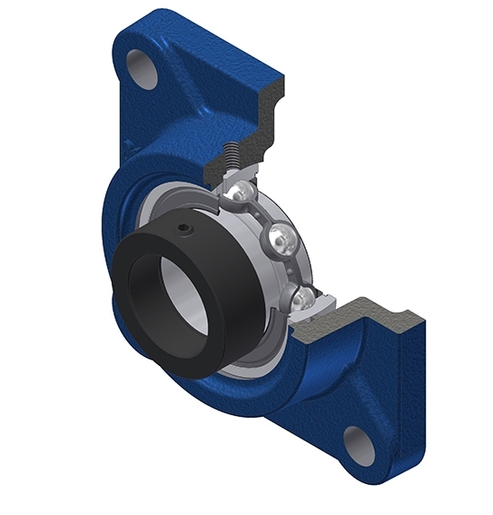

Oprawa żeliwna, łożysko kulkowe z mimośrodowym pierścieniem mocującym, uszczelka z pojedynczą wargą, do aplikacji o niskich temperaturach

Zespoły łożyskowe samonastawne są dostępne w oprawach o różnym typie montażu wykonanych z żeliwa, stali nierdzewnej lub plastiku.

Do pobrania

Dane techniczne

KitTen kit zawiera następującą(e) referencję(e) - ES202-10G2T04 - F203
Aby dodać produkt do koszyka MUSISZ SIĘ ZALGOWAĆ
Skontaktuj się z nami
Specyfikacja

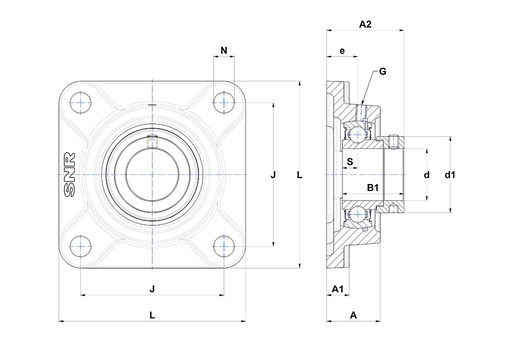

WYMIARY PRODUKTU

A - Wysokość obudowy 25,5 mm
A1 - Wysokość stopy obudowy / wysokość kołnierza 11 mm
A2 - Całkowita wysokość od powierzchni montażowej 37,1 mm
B - Szerokość Pierścienia Wewnętrznego 19,1 mm
B1 - Szerokość całkowita IR (z ekscent. kołnierzem blokującym / tuleją ciąganej) 28,6 mm
d - Średnica wału 15,875 mm
d1 - zewnętrzna średnica mimośrodu. Zamek. kołnierz / nakrętka tulei wciąganej 27,2 mm
e - Odległość powierzchni montażowej od środka łożyska 15 mm
G - Smarownica M6x1
J - Odległość otworów montażowych 64 mm
L - Szerokość / średnica obudowy 86 mm
N - Wymiar otworu montażowego 12 mm
S - Dystans od czoła pierścienia wewnętrznego do osi bieżni 6,5 mm
Marka SNR
Product classification image

WYDAJNOŚĆ PRODUKTU

C - Ocena nośności dynamicznej 9,55 kN
C0 - Ocena nośności statycznej 4,78 kN
Minimalna temperatura pracy -40 °C
Maksymalna temperatura pracy 100 °C

INNE FUNKCJE

Waga 0,44 kg
Zalecane momenty dokręcania dla zestawu śrub 3,7 N-m
