ESSP201COE - SNR

ESSP201COE

Oprawa żeliwna, łożysko kulkowe z mimośrodowym pierścieniem mocującym, uszczelka z pojedynczą wargą.

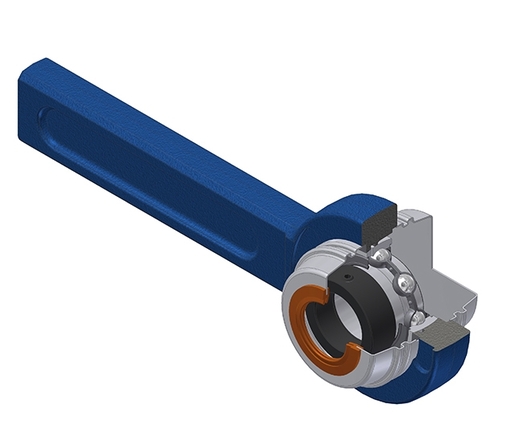

Na rysunku przedstawiono zespoły łożyskowe z jedną otwartą i jedną zamkniętą pokrywą. Wybrany przez Ciebie produkt wyposażony jest w dwie otwarte pokrywy.

Zespoły łożyskowe samonastawne są dostępne w oprawach o różnym typie montażu wykonanych z żeliwa, stali nierdzewnej lub plastiku.

Do pobrania

Dane techniczne

KitTen kit zawiera następującą(e) referencję(e) - ES201G2 - SCOE201-12 - SPR12 - SPR11 - SPR14 - SP203-205/40N
Aby dodać produkt do koszyka MUSISZ SIĘ ZALGOWAĆ
Skontaktuj się z nami
Specyfikacja

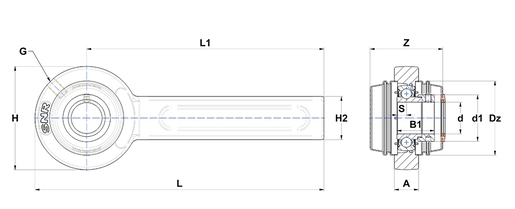

WYMIARY PRODUKTU

A - Szerokość obudowy 21 mm
B1 - Szerokość całkowita IR (z ekscent. kołnierzem blokującym / tuleją ciąganej) 28,6 mm
d - Średnica wału 12 mm
d1 - zewnętrzna średnica mimośrodu. Zamek. kołnierz / nakrętka tulei wciąganej 27,2 mm
Dz - średnica zewnętrzna pokrywy 46 mm
G - Smarownica R1/8"
H - Długość, szerokość lub średnica obudowy 78 mm
H2 - Wysokość / szerokość obudowy 41 mm
L - Długość obudowy 264 mm
L1 - Odległość powierzchni końcowej mocowania do osi łożyska 225 mm
S - Dystans od czoła pierścienia wewnętrznego do osi bieżni 6,5 mm
Z - Szerokość nad pokrywami 55,5 mm
Marka SNR
Product classification image

WYDAJNOŚĆ PRODUKTU

C - Ocena nośności dynamicznej 9,55 kN
C0 - Ocena nośności statycznej 4,78 kN
Minimalna temperatura pracy -20 °C
Maksymalna temperatura pracy 100 °C

INNE FUNKCJE

Naciągowa 2 SPR11
Naciągowa 3 SPR12
Naciągowa 4 SPR14
Waga 1,698 kg
