EX206-20G2L4 - SNR

EX206-20G2L4

Sferyczna średnica zewnętrzna, łożysko z powłoką z cynku, mocowanie przez mimośrodowy pierścień mocujący, uszczelnienie L4

Łożyska samonastawne są oferowane z różnymi akcesoriami mocującymi ułatwiającymi montaż

Do pobrania

Plik 3D

Dane techniczne

Aby dodać produkt do koszyka MUSISZ SIĘ ZALGOWAĆ
Skontaktuj się z nami
Specyfikacja

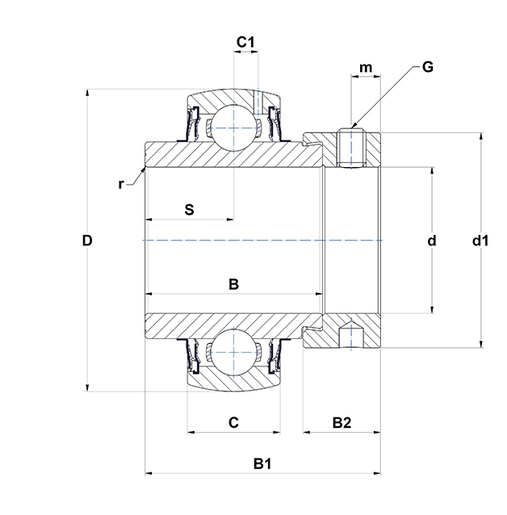

WYMIARY PRODUKTU

B - Szerokość Pierścienia Wewnętrznego 36,4 mm
B1 - Szerokość całkowita IR (z ekscent. kołnierzem blokującym / tuleją ciąganej) 48,3 mm
B2 - Szerokość mimośrodu. Zamek. kołnierz/nakrętka + podkładka tulei wciąganej 15,9 mm
C - Szerokość pierścienia zewnętrznego 19 mm
C1 - Odległość środka OR do środka strefy smarowania 5 mm
d - Średnica wału 31,75 mm
d1 - zewnętrzna średnica mimośrodu. Zamek. kołnierz / nakrętka tulei wciąganej 44,1 mm
D - Średnica zewnętrzna OR 62 mm
G - Ustaw rozmiar śruby 5/16-24UNF
m - Odległość do śruby ustalającej 6 mm
r - Pierścień wewnętrzny promienia 0.6
S - Dystans od czoła pierścienia wewnętrznego do osi bieżni 18,2 mm
SW - Rozmiar klucza 3,969 mm
Marka SNR
Product classification image

WYDAJNOŚĆ PRODUKTU

C - Ocena nośności dynamicznej 19,5 kN
C0 - Ocena nośności statycznej 11,2 kN
Minimalna temperatura pracy -20 °C
Maksymalna temperatura pracy 100 °C

INNE FUNKCJE

Waga 0,38 kg
Zalecane momenty dokręcania dla zestawu śrub 8 N-m
