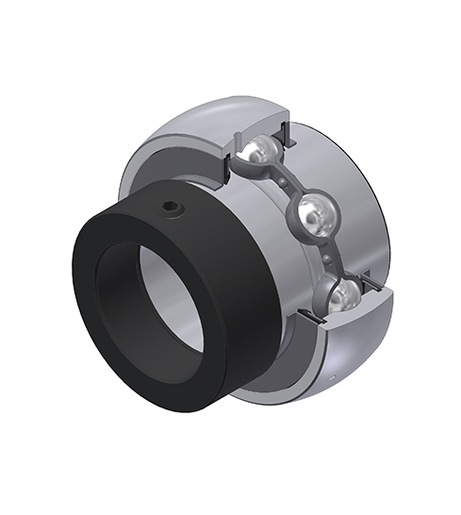

Sferyczna średnica zewnętrzna, mocowanie przez mimośrodowy pierścień mocujący, uszczelka z odrzutnikiem
Łożyska samonastawne są oferowane z różnymi akcesoriami mocującymi ułatwiającymi montaż
Plik 3D
Dane techniczne

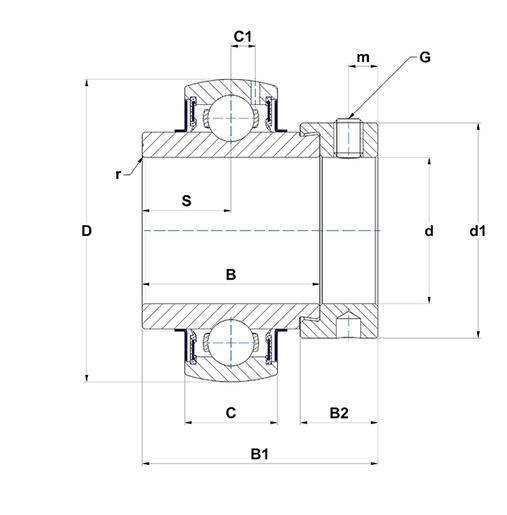

| WYMIARY PRODUKTU | |
|---|---|
| Marka | SNR |
| B - Szerokość Pierścienia Wewnętrznego | 61,9 mm |
| B1 - Szerokość całkowita Pierścień wewnętrzny | 79,4 mm |
| B2 - Szerokość Mimośrodowy kołnierz zabezpieczający/nakrętka | 23,9 mm |
| C - Szerokość pierścienia zewnętrznego | 36 mm |
| C1 - Odległość środka OR do środka strefy smarowania | 11,3 mm |
| d - Średnica wału | 57,15 mm |
| d1 - zewnętrzna średnica mimośrodu. Zamek. kołnierz / nakrętka tulei wciąganej | 89 mm |
| D - Średnica zewnętrzna OR | 130 mm |
| G - Ustaw rozmiar śruby | 3/8-24UNF |
| m - Odległość do śruby ustalającej | 9 mm |
| r - Pierścień wewnętrzny promienia | 2 |
| S - Odległość czoła do środka łożyska | 30,95 mm |
| f0 - Współczynnik | 13.2 |
| SW - Rozmiar klucza | 4,763 mm |
| WYDAJNOŚĆ PRODUKTU | |
|---|---|
| C - Ocena nośności dynamicznej | 81,6 kN |
| C0 - Ocena nośności statycznej | 51,8 kN |
| Minimalna temperatura pracy | -20 °C |
| Maksymalna temperatura pracy | 100 °C |
| INNE FUNKCJE | |
|---|---|
| Waga | 2,95 kg |
| Zalecane momenty dokręcania dla zestawu śrub | 16,8 N-m |
| CZĘSTOTLIWOŚCI ŁOŻYSK | |
|---|---|
| BPFO - Częstotliwość własna B.E. (60 rpm) | 3,064 Hz |
| BPFI - Częstotliwość własna B.I. (60 rpm) | 4,936 Hz |
| FTF - Częstotliwość własna kosza (60 rpm) | 0,383 Hz |
| BSF - Częstotliwość własna elementów tocznych (60 rpm) | 4,041 Hz |
